MessagePosté le: Jeu 29 Déc 2016 - 11:10    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonjour
J ai pu modifier un hsm 53 groupe 2 sonore optique et magnetique (voir photo jointe).
J ai été obligé de le modifier en profondeur pour y placer un moteur +ma camera.
Le tout fonctionne très bien. J ai de plus acheté une cellule "solar" qui me permet de lire les bandes sonores optiques sans passer par l ampli du projecteur.
J ai par contre un probleme.
Ma camera est asservie au projecteur alors que la capture du son se fait (dans le flux). Du coup, le son n est pas synchro avec l image et il est tres complexe de le faire au montage.
Je peux avec cette caleea capturer aussi dans le flux (sans utiliser le trigger), mais je ne peux aller qu'à 20 i/s maxi.
Est il possible de capturer à 20/3 i/s avec les pâles? Peut etre devrais je les enlever?
Merci d avance pour vos reponses.
Je vais esssayer de joindre des photos de mon montage
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
Publicité






MessagePosté le: Jeu 29 Déc 2016 - 11:10    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Jeu 29 Déc 2016 - 18:08    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

LIONEL37
tu n'as pas réussi a nous mettre les photos.

pour les photos
http://letransfert.soforums.com/t316-mettre-une-image-sur-le-forum.htm

un transfert par caméra déclenchable, te crée un fichier vidéo à 25is avec les mouvement accélérés.

le son lui va dépendre de la vitesse du projecteur. et là, galère car dans ton cas elle peut ne pas être super stable.

tu pourrais transférer à 18is avec caméra déclenchable.
il te faut une régulation du projecteur à cette vitesse. et que tu déclenche la caméra à chaque changement d'image. (ou pas si tu fait le son indépendamment de l'image)
et tu enregistre le son sur PC par la carte son.

ton fichier image tu le corriges pour être à la bonne vitesse des mouvements 18/25. et tu colles le son. tu sera obligé de couper la bande son pour la synchroniser par partie.
car à moins d'une régulation parfaite, le son ne sera jamais synchronisé sur une grande durée.
je pense que si ta régulation est assez bonne et que tu installes une roue stroboscopique, tu devrais pouvoir avoir une bonne stabilité en ne laissant pas tourner l'image de la roue.

solution pour quelques heures de film. si tu as beaucoup de films sonore il faut trouver une solution plus pro.

_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Sam 31 Déc 2016 - 18:18    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant











_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Sam 31 Déc 2016 - 18:23    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant



_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Sam 31 Déc 2016 - 18:27    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonjour,

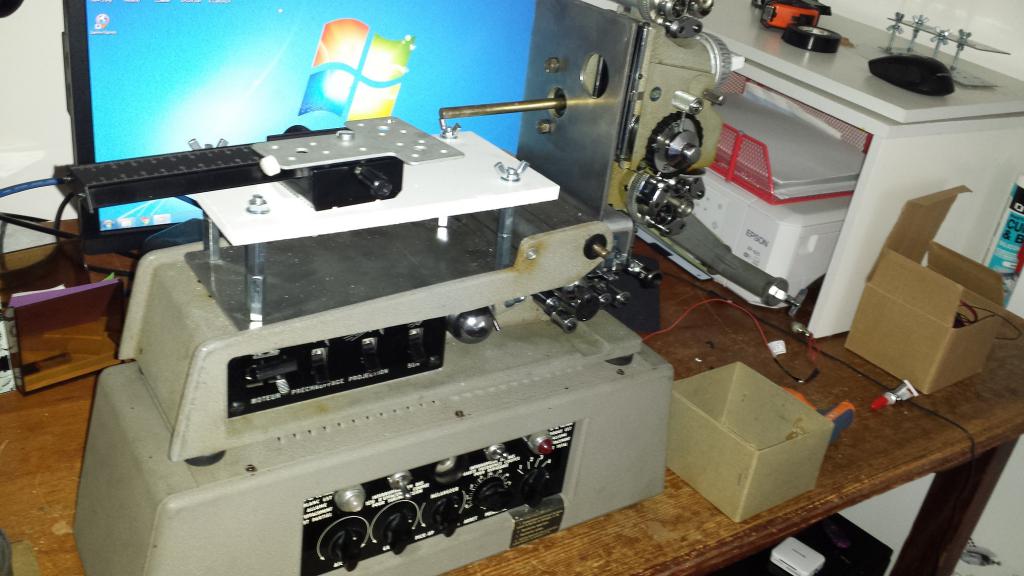

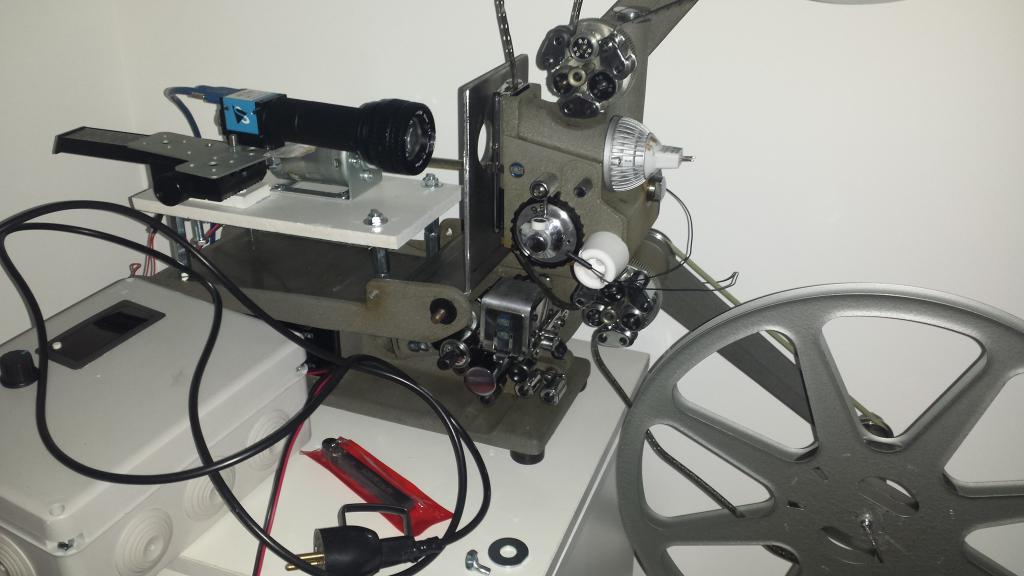

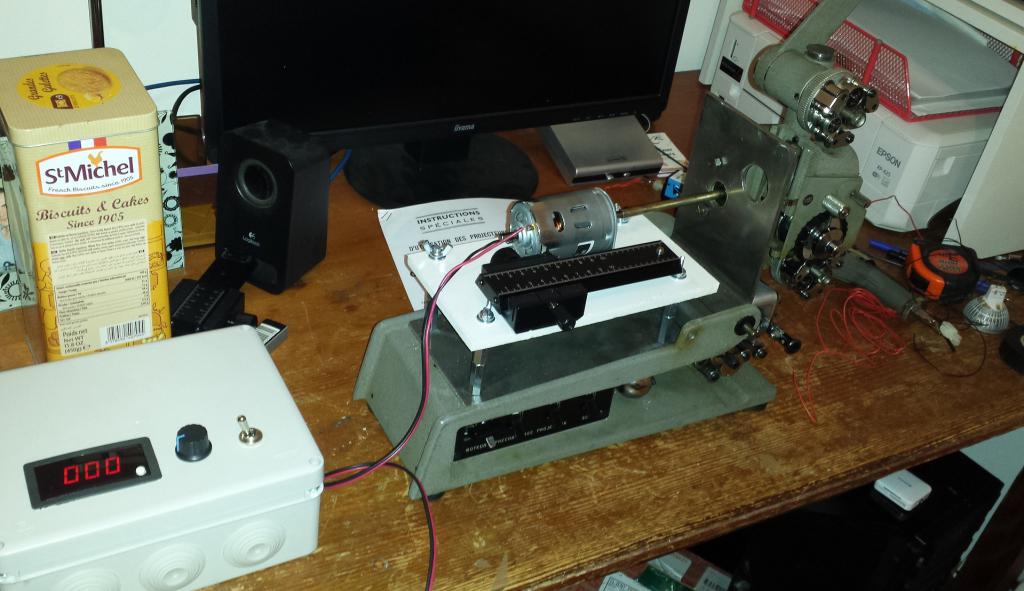

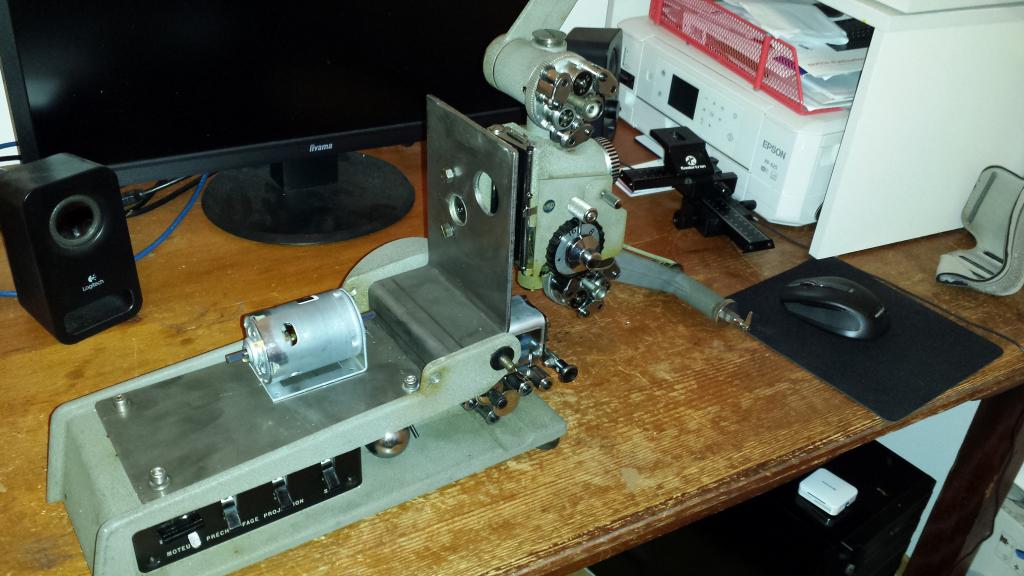

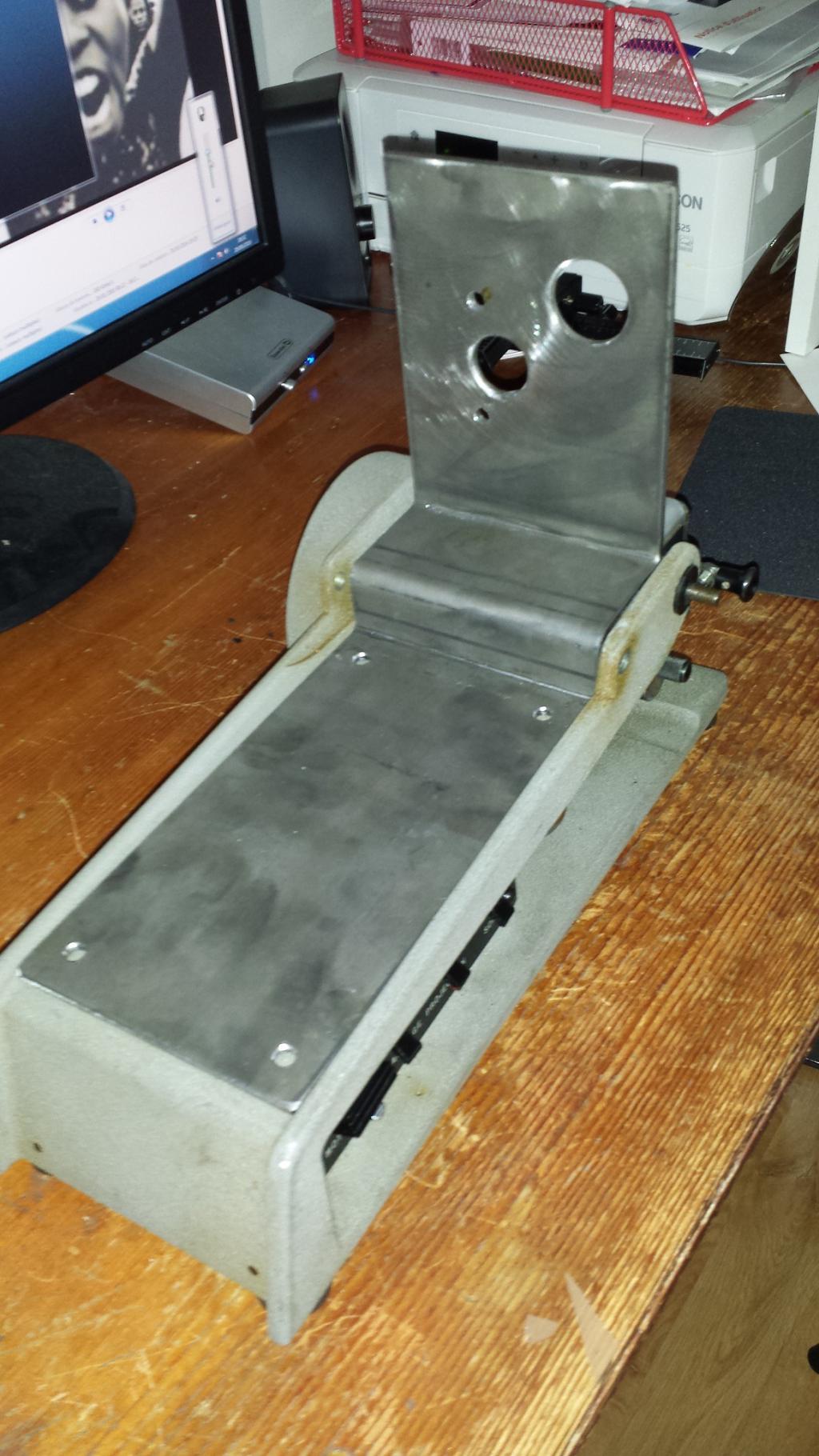

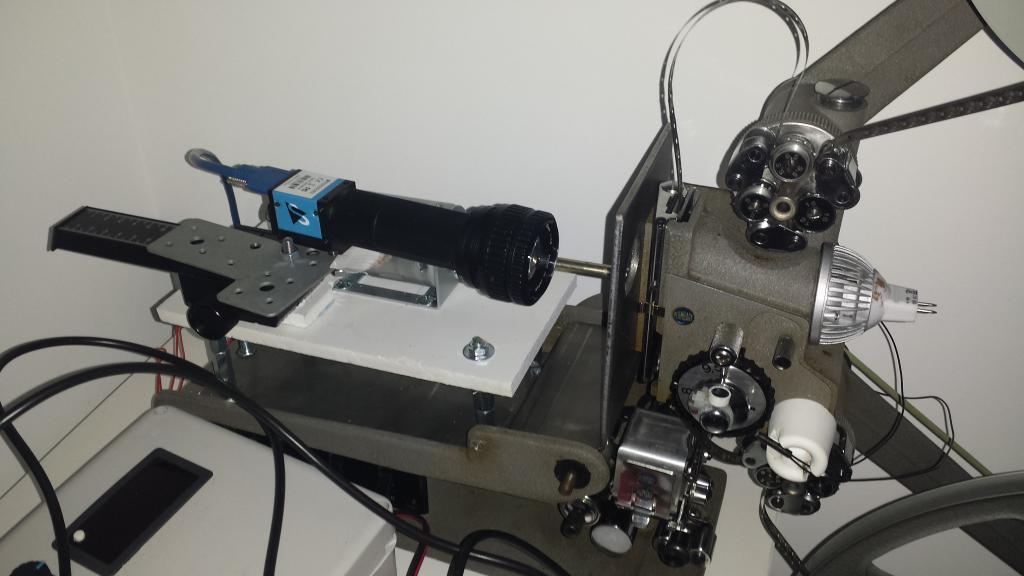

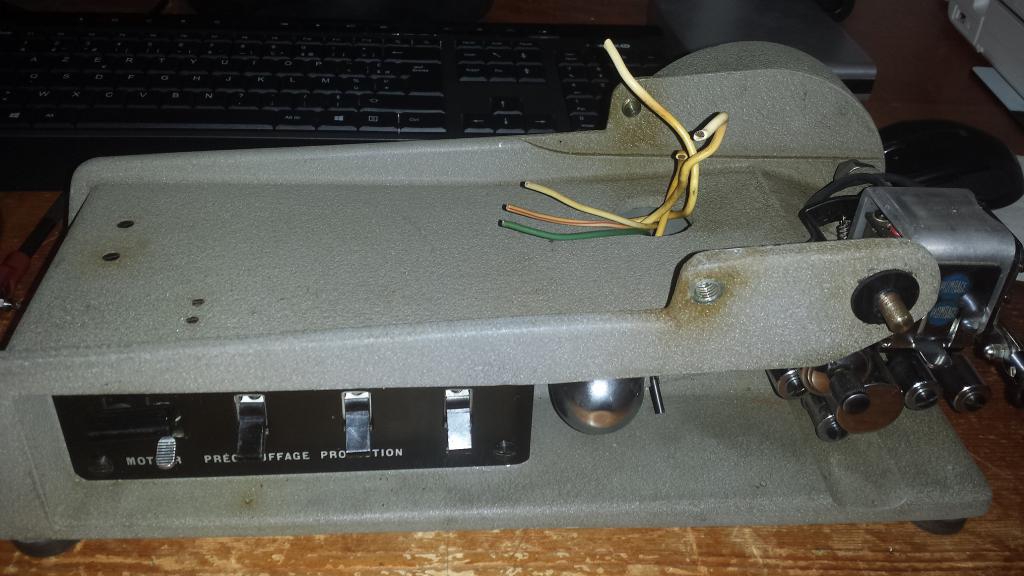

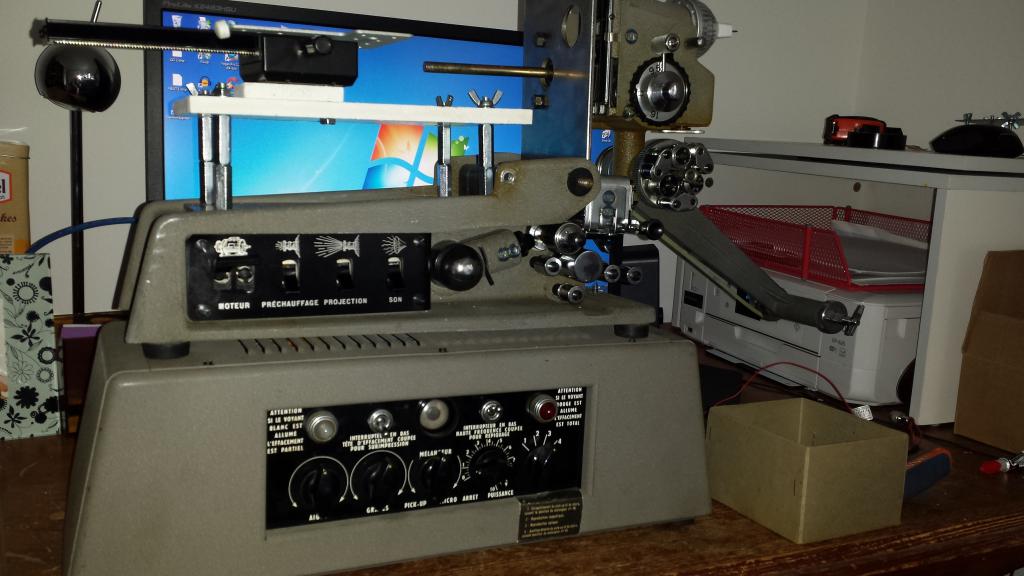

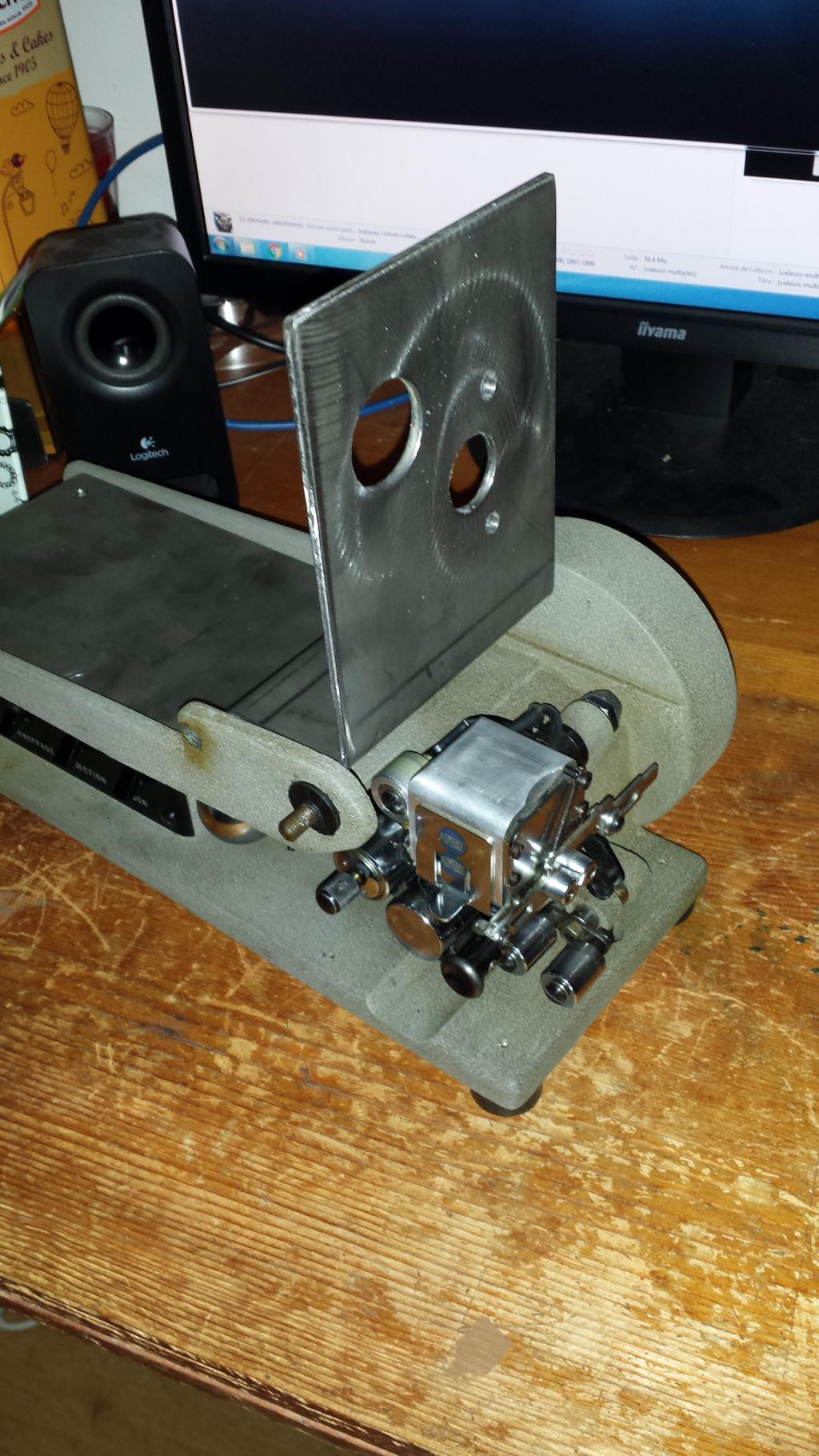

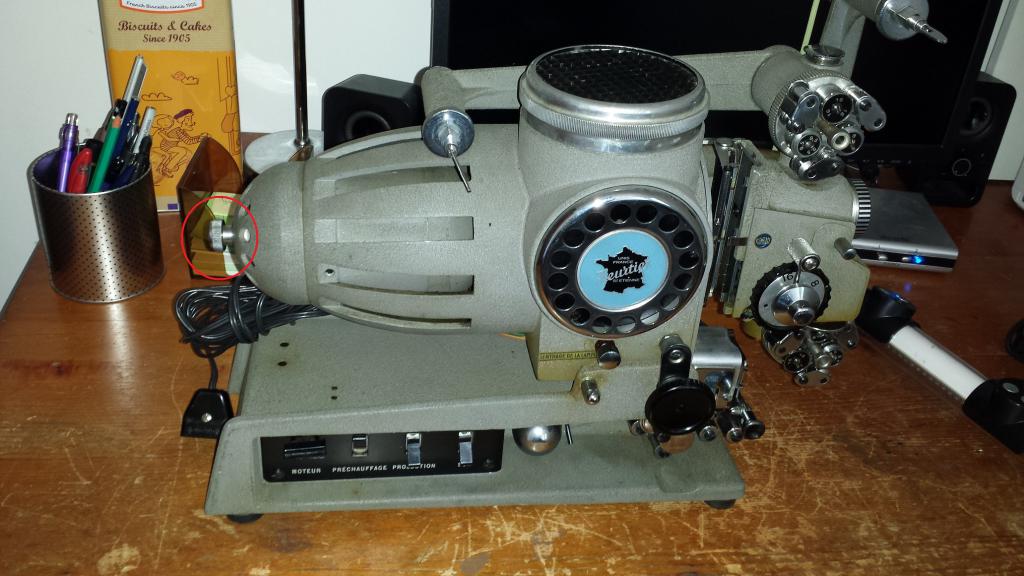

voici ci-dessus les photos de mes midifications sur mon projecteur tri format sonore, magnetique et optique.
Comme évoqué plus haut, j'ai pu numériser un vieux film 9,5 mm des années 30, mais il est sonore.
Vu que je capture image par image et que mon logiciel restitue à 25 i/s, il va falloir caller le son à l'image avec un logiciel de montage, ce qui risque d'être très très très long .... c'est un film de pres d 1 heure 30 ....
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Sam 31 Déc 2016 - 18:36    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

LIONEL37
belle réalisation.

Il faut faire un transfert sonore a une vitesse le plus stable possible. l'idéal serait le plus prés de la vitesse de la pellicule.

le transfert image par image te donne une bande vidéo de stabilité idéale.
recoller est un travail assez long qui dépendra que de la stabilité de la vitesse.
car tu peux corriger globalement la vitesse du son avec un logiciel pour l'adapter à la durée de la bande vidéo. plus le son est en accordeon plus il faudra couper de morceau pour les synchroniser un à un.

Bonne année à Tous.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Dim 1 Jan 2017 - 20:03    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonsoir et bonne et heureuse année à tous.Effectivement je vais devoir transférer le son à une vitesse au maximum constante.
Le probleme est que par soucis d encombrement, le moteur d entrainement est un peu sous dimentionné et la vitesse n est pas constante selon si je suis au debut ou la fin de la bande.
Il va falloir que je sois patient au callage du son avec l image sur lon logiciel de montage.
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Dim 1 Jan 2017 - 20:34    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

LIONEL37
installes une roue stroboscopique pour t'aider.
http://letransfertpellicule.free.fr/index.php/tutoriels/trucs-et-astuces/45…



_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Dim 1 Jan 2017 - 20:50    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Super, je vais regarder le montage.
J'avais aussi une question sur la camera. C est une DFK 23U274 de chez imagin source.
Sur les caractéristiques, il est inscrot 8bits/12 bits. Comment savoir si je suis sur l un ou l autre? Sachant que l ideal serait de passer en 12bits
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Lun 2 Jan 2017 - 21:54    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Est il possible de numeriser "dans le flux" sans pâles et adaptant la vitesse du projecteur à cette de la camera?
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Sam 7 Jan 2017 - 15:41    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonjour à tous et meilleurs voeux.


LIONEL37, très beau travail !


A propos de ton moteur trop limite, je constate d'après tes photos, que l'arbre des pales est accouplé directement à l'arbre du moteur, ce qui veut dire que lorsque le projecteur doit tourner à 25 i/s soit 1500 trs/m, le moteur est lui aussi à 1500 trs/mn.
Or ce type de moteur peut tourner à des vitesses bien supérieures, 3000, 3500, 4000,..... trs/mn

La puissance du moteur est liée à sa vitesse et son couple, si ce moteur à une vitesse nominale de 3500 trs/mn, en le faisant tourner par exemple à 3000 trs/mn pour les 25 I/s, il va grimper en puissance.


Il suffit (si cela est possible) de monter une réduction soit à poulies et courroie crantées ou autre de (3000 trs/mn / 1500 trs/mn) = 2
La petite poulie sur le moteur et la grande poulie sur l'arbre des pales.


J'ai modifié le projecteur de St-Oblas, un Heurtier Tri Film, lui aussi en 8 mm, 9,5 mm et 16 mm mais muet, avec ce type de moteur et une réduction à poulies, il n'y a eu aucun soucis sur ce point que tu soulèves.


Léon.


Revenir en haut
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Dim 12 Mar 2017 - 12:13    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonjour,

voici mon premier transfert sur mon hsm en synchronisé. Par contre, il est brut et sans aucune correction. J'ai un peu brulé les blancs par moments, mais bon, c'était juste pour essayer.
Je parviens à capturer à presque 20 i/s en synchro sur port usb3
https://vimeo.com/207939689ème
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Dim 12 Mar 2017 - 12:14    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

https://vimeo.com/207939689


_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Dim 12 Mar 2017 - 14:32    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

LIONEL37

Je t'ai arranger le lien vidéo.

Pas mal. Il te resta à corriger la lumière et couleurs.
Très bon début.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Dim 12 Mar 2017 - 19:59    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Par contre, je n ai toujours pas trouvé la solution pour capturer le son dans le flux avec ma camera qui a des vitesses de 7.5 / 10 / 15 ou 20 i/s.
Est ce que  sans pâles et en reglant la vitesse du projecteur à la même vitesse que la camera ce serait envisageable?
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Dim 12 Mar 2017 - 20:39    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

LIONEL37
Le son tu peux le capturer par l'entrée line de la carte son du PC. Il te faut utiliser un logiciel de capture son pour ça.
Néro Wave editor , audacity. Etc.
Les pâles n'ont aucun rôle pour ça.
Par contre il vaut mieux être proche de la vitesse originale de la pellicule dans ton cas 15is ou 20is .
Coller le son et l'image puis corriger la vitesse globale.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Dim 12 Mar 2017 - 21:30    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonsoir Jean Claude
En fait, l acquisition sonore ne me pose aucun problème.
Ce que je veux dire, c est que je peux selectionner differented vitesses sur cette camera.
En fait, si je selectionne par exemple 15 i/s sur ma camera, à quelle vitesses dois je faire tourner mon projecteur ?
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Lun 13 Mar 2017 - 08:00    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Lionel37
J'ai essayé de relire un peu le sujet du début. Il faudrait que tu nous résumes les détails de ta méthode de transfert.

Si tu transferes en synchronisé, la vitesse n'a pas d'importance pour l'image.
Par contre pour le son c'est très différent. Il faut une vitesse stable et proche de la vitesse de la pellicule.
Le transfert synchronisé est un transfert qui donne une vitesse image parfaite.il faudra corriger cette dernière pour passer de 25is vitesse du fichier (ou 15 suivant ton choix) à 18is.
Tu pourrais ne tranferer que le son en faisant tourner le projecteur à 18is. Et coller son et image. Le projecteur devra être tres stable.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Saint-Oblas


Hors ligne

Inscrit le: 16 Juin 2009
Messages: 471
Localisation: LYON
Masculin Bélier (21mar-19avr) 蛇 Serpent
Point(s): 0

MessagePosté le: Mar 14 Mar 2017 - 15:14    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Notre ami transfère du 16mm. Il est donc fort probable que le film n'ait pas été  tourné à 18 im/s mais à 24 im/s. Dans ce cas, je ne ferais aucune interpolation en images, d'autant que le 24 im/s existe en BluRay. Si l'on tient absolument à passer en 25 im/s (diffusion en DVD), la légère accélération n'est pas gênante.

Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 968
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Mar 14 Mar 2017 - 15:24    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Salut jean Paul
Mon explication reste valable. Quelque soit la vitesse du projecteur il capture en synchronisé en pilotant la caméra. Le fichier cree devra être du 24is.
Pour le son il transfère en 24is. Puis collé les 2.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
LIONEL37


Hors ligne

Inscrit le: 09 Mai 2013
Messages: 226
Localisation: TOURS
Masculin Verseau (20jan-19fev) 龍 Dragon
Point(s): 0

MessagePosté le: Mar 14 Mar 2017 - 16:52    Sujet du message: Modificatiin heurier hsm 53 tri format sonore Répondre en citant

Bonsoir,
Je vais essayer ce soir en esperant que la vitesse du projeteur soit assez stable pour qu il n y ait pas des décalages multiples entre le son et l image ....
Je vais
_________________
Bonjour
je me prénomme lionel et je suis amateur en matiere de numerisation super 8


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 03:03    Sujet du message: Modificatiin heurier hsm 53 tri format sonore

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Le Transfert Pellicule... Index du Forum -> Le site Web de JeanLu92 et JCGrini -> Heurtier super-tri Toutes les heures sont au format GMT + 1 Heure
Page 1 sur 1


Sauter vers:

Index | creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
