MessagePosté le: Sam 28 Oct 2017 - 17:28    Sujet du message: Ralentir un Elmo ST180 à 8,33ips Répondre en citant

Bonjour,

J'ai lu beaucoup d'information très utile sur ce forum et je fais appel à votre aide pour mon projet de numérisation de Super 8.

Je dispose d'un Elmo ST 180 M et d'un appareil Nikon D7100. Je m'oriente vers un transfert à 8,33ips sans obturateur avec passage logiciel dans Studio Transfert.

J'ai pu tester ce dispositif avec un projecteur Revue qui avait déjà été modifié avec un potentiomètre pour avoir des vitesses basses mais il semble avoir un problème de griffe rendant l'image instable.

Je voudrais donc le remplacer par l'Elmo mais ne sais pas comment le faire tourner plus lentement. Les potentiomètres de réglages du 18 et 24ips n'ont pas assez d'amplitude pour descendre à 8,33ips. D'après ce que j'ai compris il faudrait rajouter un potentiomètre quelque part dans le circuit mais je n'ai aucune idée de l'endroit ou le mettre ni de sa valeur.

un grand merci d'avance si vous pouvez m'orienter dans cette modification !

François


Revenir en haut
Publicité






MessagePosté le: Sam 28 Oct 2017 - 17:28    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 042
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Sam 28 Oct 2017 - 17:59    Sujet du message: Ralentir un Elmo ST180 à 8,33ips Répondre en citant

François GB
Bienvenue sur le forum.

Pour réduire la vitesse aussi bas (1/2 en gros) jouer sur les poulies serait mieux en permettant de garder le couple du moteur.
As tu le schéma électronique de cette partie de la carte?

_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 042
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Sam 28 Oct 2017 - 18:09    Sujet du message: Ralentir un Elmo ST180 à 8,33ips Répondre en citant

Vois si ton montage s'approche de ce schéma.
http://web.jclaude.free.fr/Les fichiers/pdf projecteurs/Elmo ST800 schema.j…

Il faut diminuer ou supprimer la R4 qui est en série avec le potentiomètre

Recherches une résistance en série avec le potentiomètre 18. Trouves une résistance de la même valeur par exemple. Et tu la soude sur l'autre afin de diviser sa valeur. La vitesse doit être plus basse.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
François GB


Hors ligne

Inscrit le: 27 Oct 2017
Messages: 4
Masculin
Point(s): 0

MessagePosté le: Sam 28 Oct 2017 - 19:19    Sujet du message: Ralentir un Elmo ST180 à 8,33ips Répondre en citant

merci pour cette réponse rapide !

Quelle genre de modification est possible sur les poulies? En augmenter le diamètre?

Sinon, je vais essayer de relever le schéma de la partie réglage de vitesse. Si j'ai bien compris, il faut trouver une résistance en série avec le potentiomètre du 18ips et en diminuer la valeur. Je peux donc à priori la remplacer par un potentiomètre de même valeur?


Revenir en haut
scipfr


Hors ligne

Inscrit le: 07 Aoû 2010
Messages: 215
Localisation: Dargoire
Point(s): 0

MessagePosté le: Sam 28 Oct 2017 - 19:53    Sujet du message: Ralentir un Elmo ST180 à 8,33ips Répondre en citant

Bonjour,

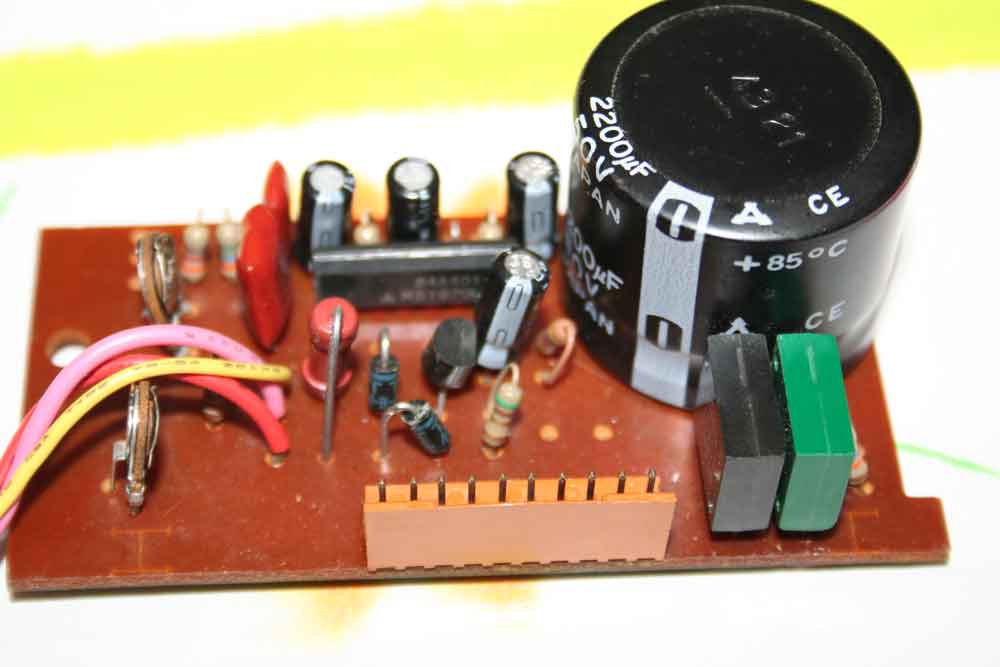

La carte de régulation sur laquelle tu dois intervenir ressemble à ça :
