Bonjour à toutes et tous

Adaptation du projecteur Heurtier trifilm.

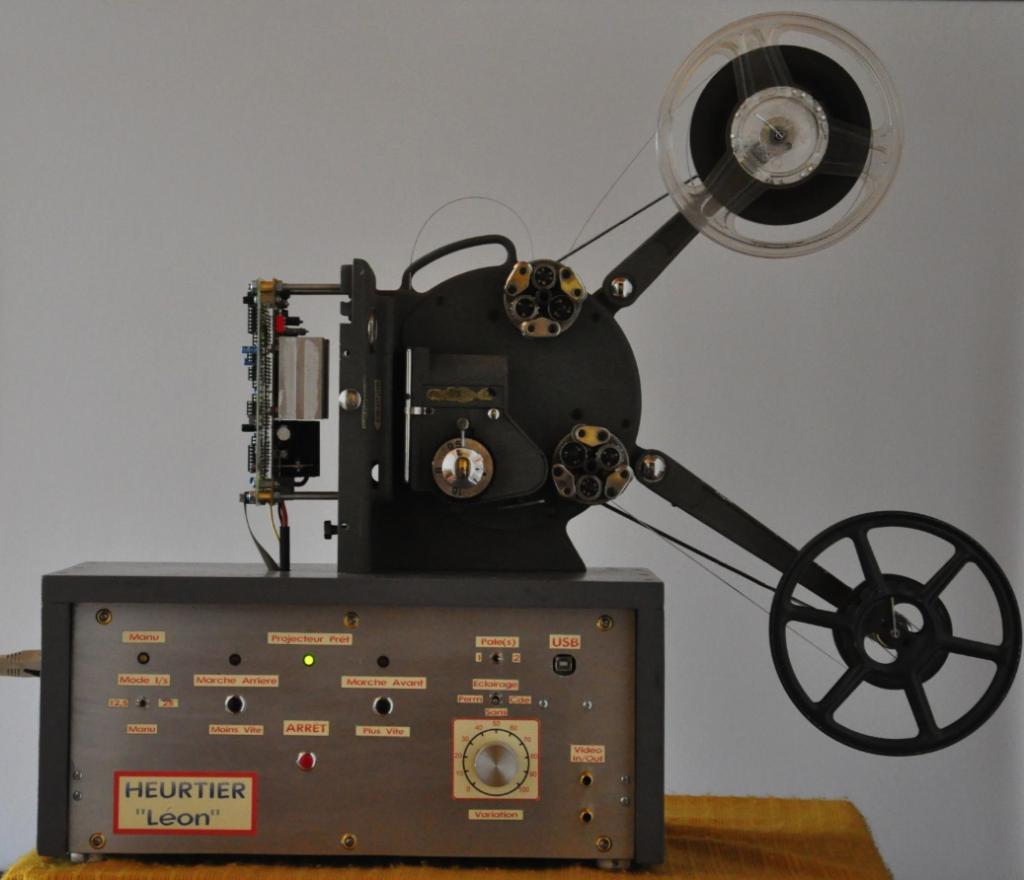

Vue d'ensemble.

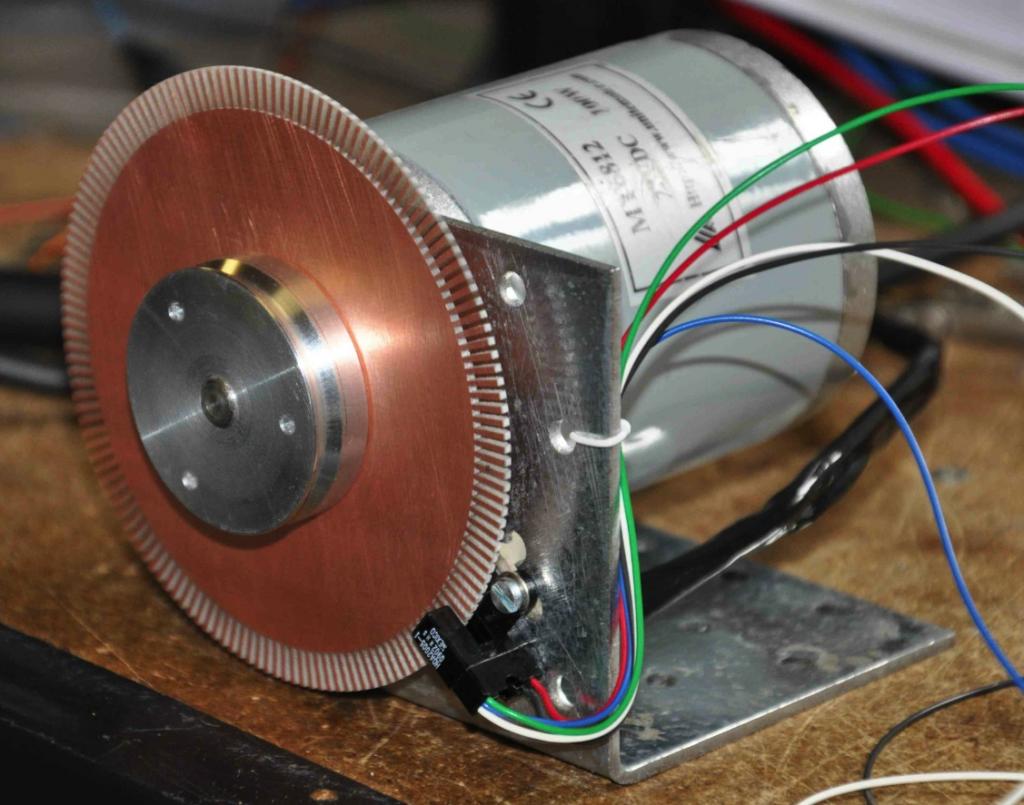

Le moteur d'origine est remplacé par un moteur à courant continu de vélo électrique.

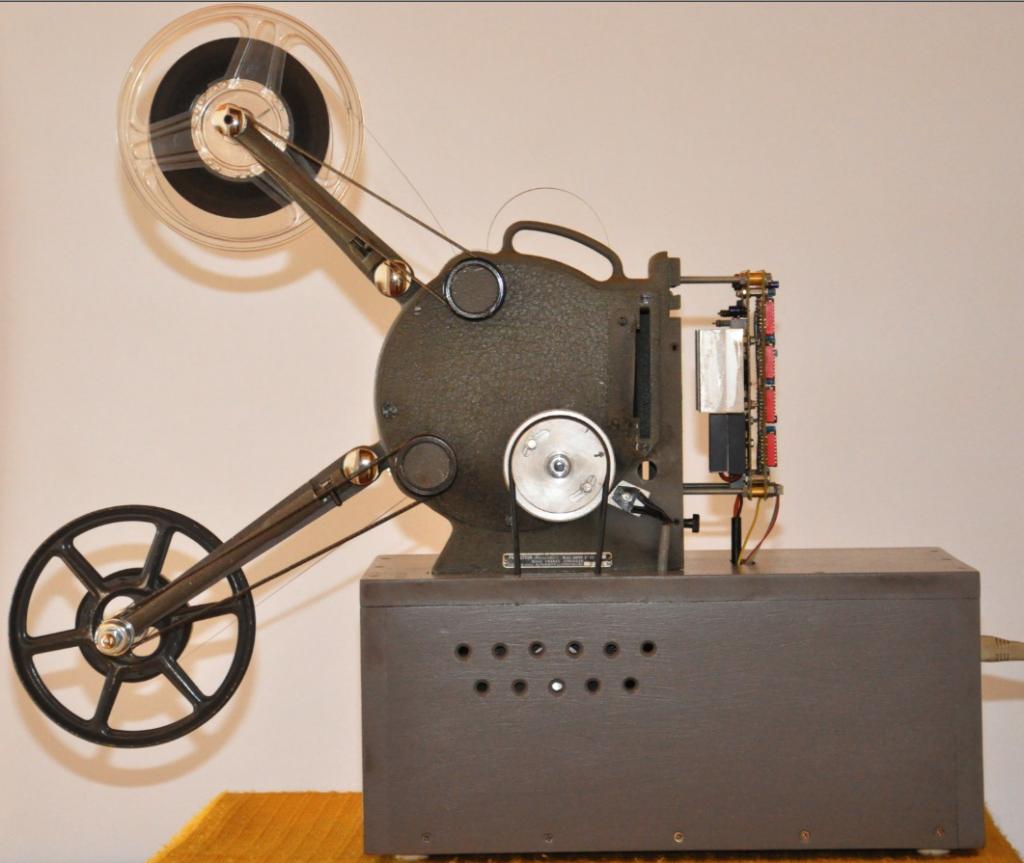

Vu côté motorisation.

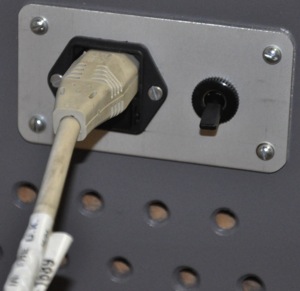

Prise d'alimentation et interrupteur général à l'arrière du coffret.

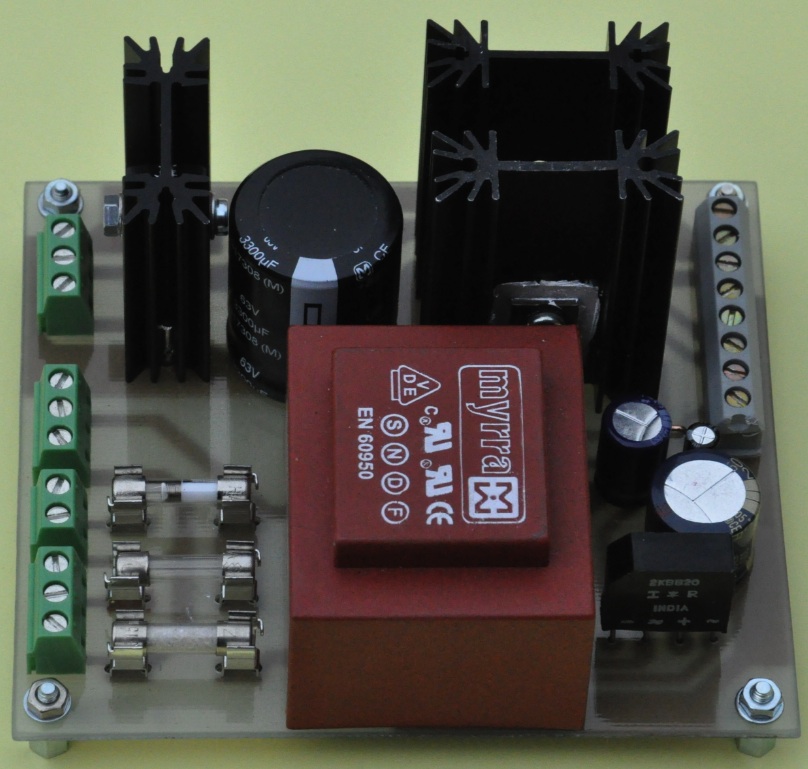

Alimentation de l'électronique et du moteur.

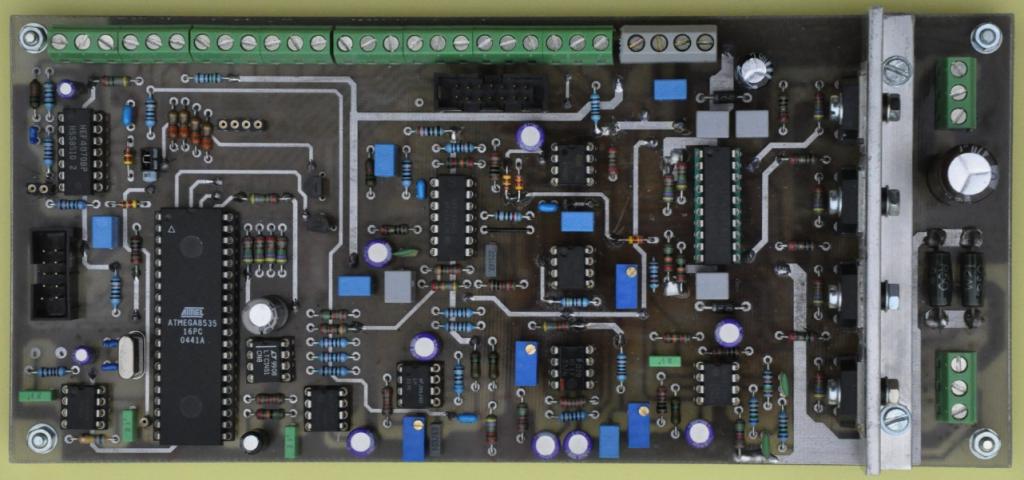

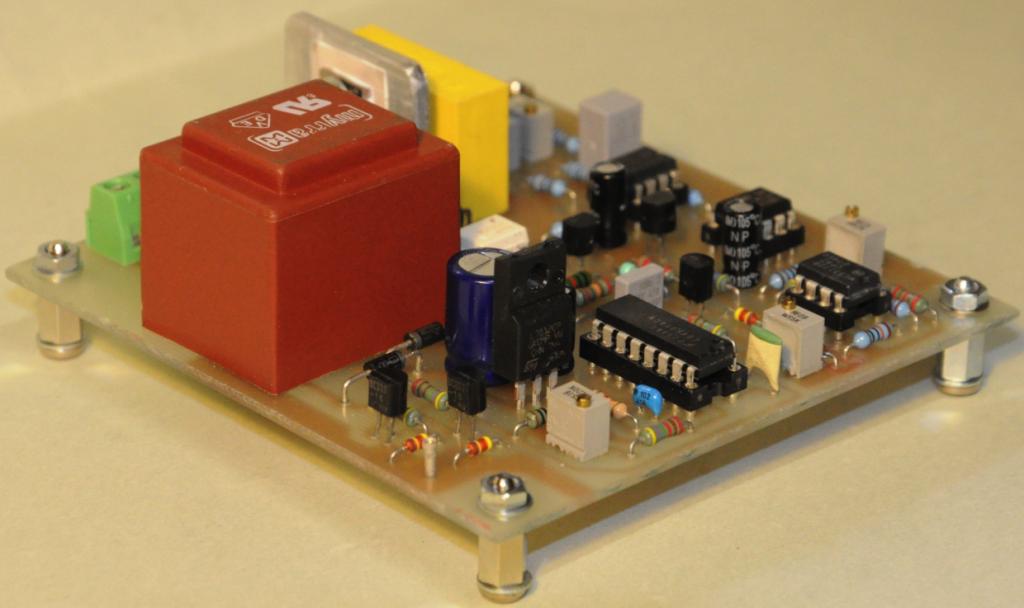

L'électronique de régulation.

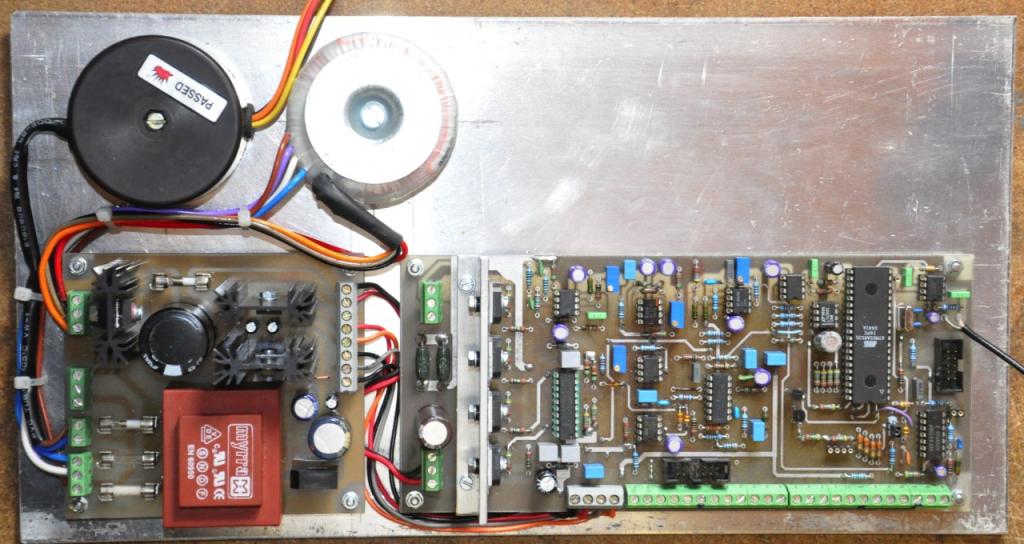

Le câblage interne.




Le câblage général.

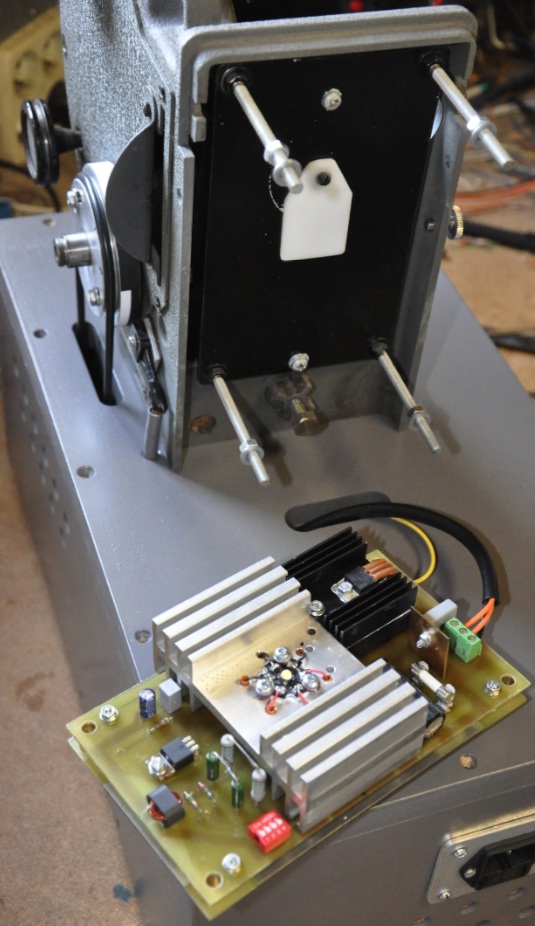

Montage de l'obturateur électronique.

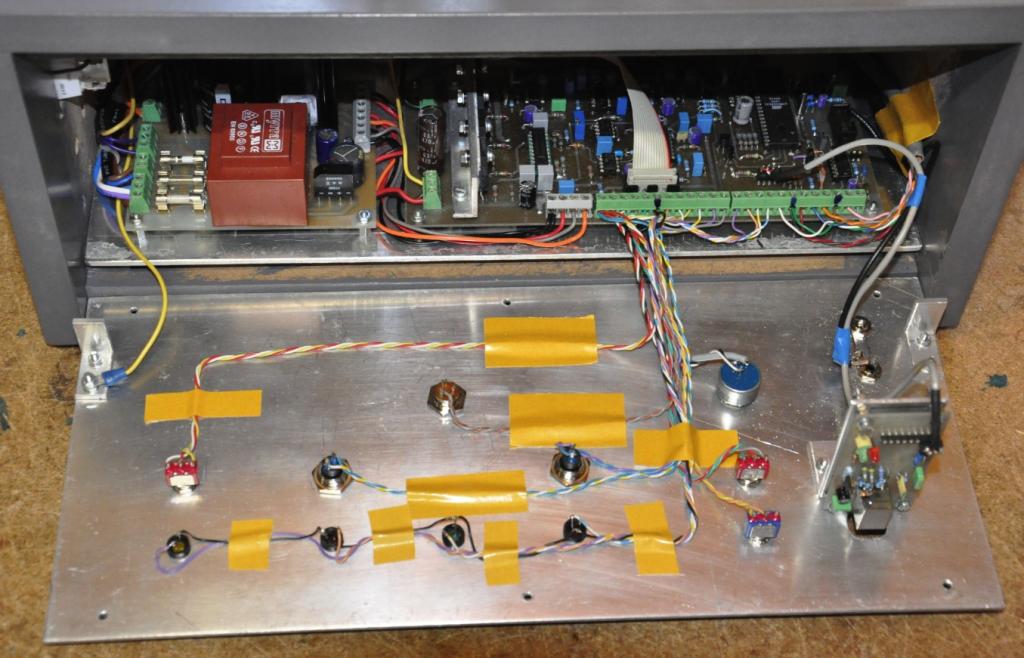

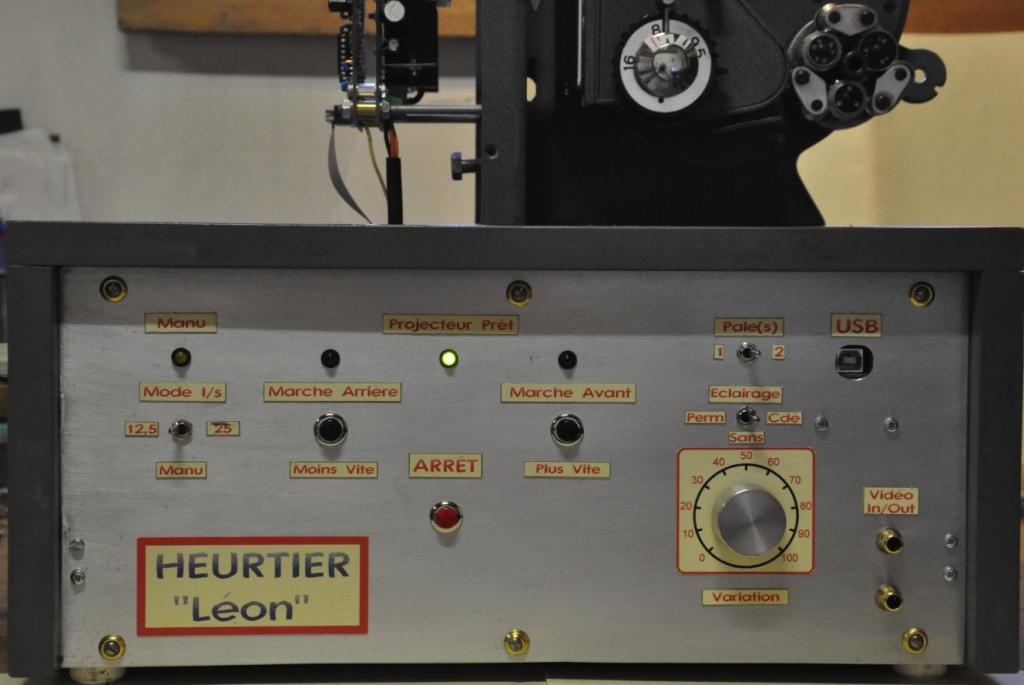

Le panneau de commande.






Permettant la capture synchronisée à 25 i/s et 12,5 i/s.
La vitesse de capture à 12,5 i/s a été demandée en vue de limiter les efforts mécaniques sur les films vieux et délicats.
Dans ce cas, la vidéo comporte deux images successives identiques, il faut alors en supprimer une sur deux avec le logiciel de PAUL GLAGLA et testé.
Lorsque la synchronisation est établie, l'erreur de vitesse mesurée au périodemètre est à......

25 i/s de 0,002%.
12,5 i/s de 0,0025%.

L'obturateur mécanique est remplacé par un obturateur électronique dont la largeur des pales peut-être ajustées par dipswitch.
voir aussi l'article qui lui est dédié ICI
Sa distance est réglable entre la led et la plan du film.
On peut choisir le fonctionnement de l'obturateur soit avec une ou deux pales.
En mode 12,5 i/s l'obturateur fonctionne alors en 4 pales virtuelles.
La led de 5 watts dispose de 15 gammes de courant avec un réglage de 0 à 100% par potentiomètre et par gamme.
Un interrupteur à 3 positions pour définir le mode d'éclairage.
"Sans"
"Permanent" avec ajustage de luminosité"
"Commandé" qui est le fonctionnement en obturateur.

Le système étant piloté par microcontrôleur, les rampes "d'accélération/décélération" ainsi que les vitesses pour tous les autres modes que les modes de capture aussi bien pour les marches avant et arrière sont définissables.

Les boutons "Marche avant" et "Marche arrière" ont une double fonctions.
Si le sélecteur de mode est positionné sur 12,5 ou 25 i/s et que l'on demande la marche avant, le projecteur démarre pour la capture synchro à la vitesse choisie.
Si on demande la marche arrière il part bien évidemment en marche arrière, synchro déssactivée mais avec une vitesse limitée à une valeur définie dans le microcontrôleur.

Si le mode choisi n'est ni 12,5 ni 25 i/s le mode est alors manuel.
On demande soit la marche avant soit la marche arrière et c'est alors que ces boutons prennent un double rôle, d'accélération avec le BP marche avant et décélération avec le BP marche arrière.
Des led indiquent la fonction en cours.

Deux entrées/sorties pour le signal vidéo analogique, l'une pour entrer le signal du camescope et l'autre pour partir sur un TV.

La synchro est assurée par le microcontrôleur (par programme) le comparateur de phase 4046 n'est alors plus nécessaire.

Une prise USB permet la mise à jour du programme du microcontrôleur soit pour modifier le programme ou changer des paramètres via l'ordinateur.

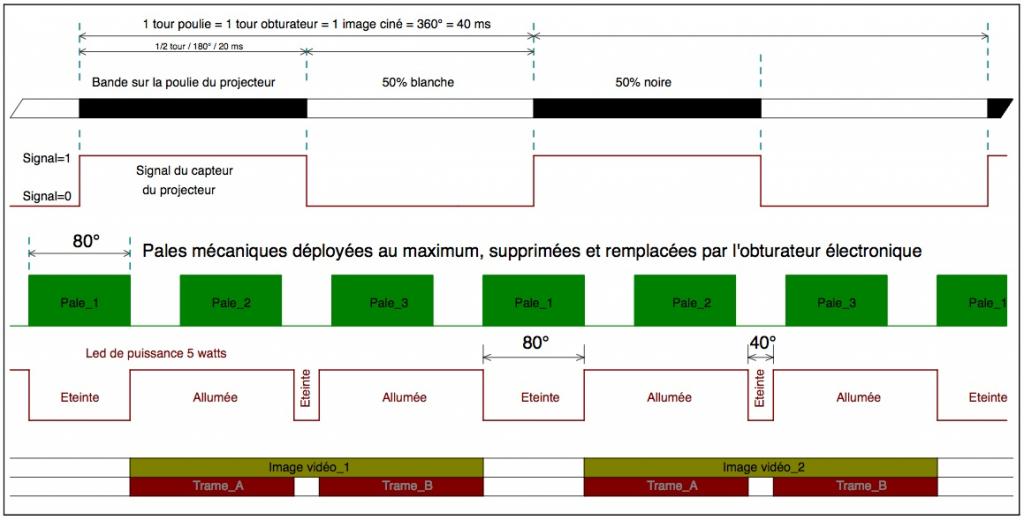

Fonctionnement à 25 i/s synchronisé, vu sur deux images ciné.

La couverture d'angle de pale principale (virtuelle) celle concernant le changement d'image est ici ajustée pour 80°
La couverture d'angle de la pale secondaire (virtuelle) celle qui équilibre la quantité de lumière pour les trames "A" et "B" est ajustée à 20° pour expérimentation mais peut-être réduite d'avantage étant donné la précision de la synchro.

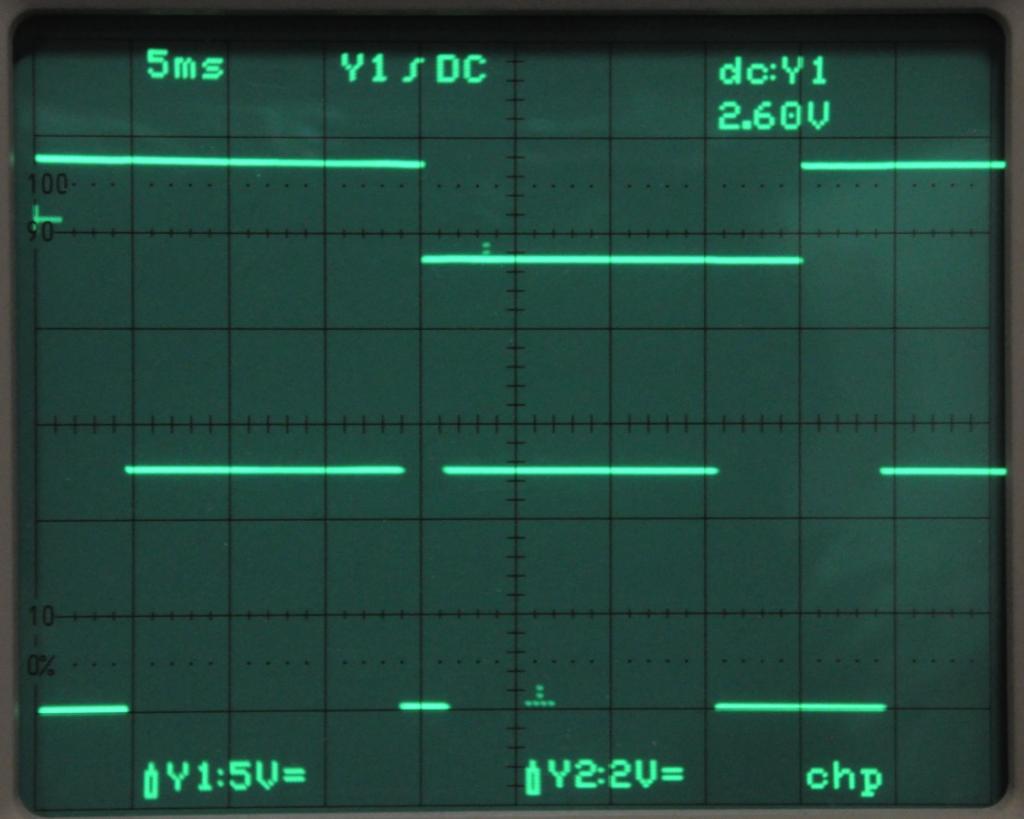

Ce que confirme l'oscilloscope, vu sur une image ciné.

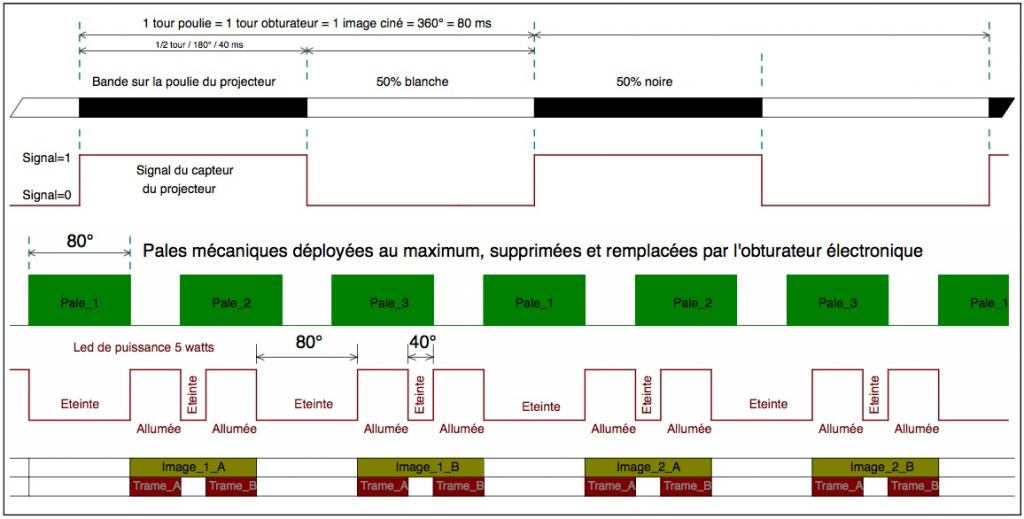

Fonctionnement à 12,5 i/s synchronisé, vu sur deux images ciné.

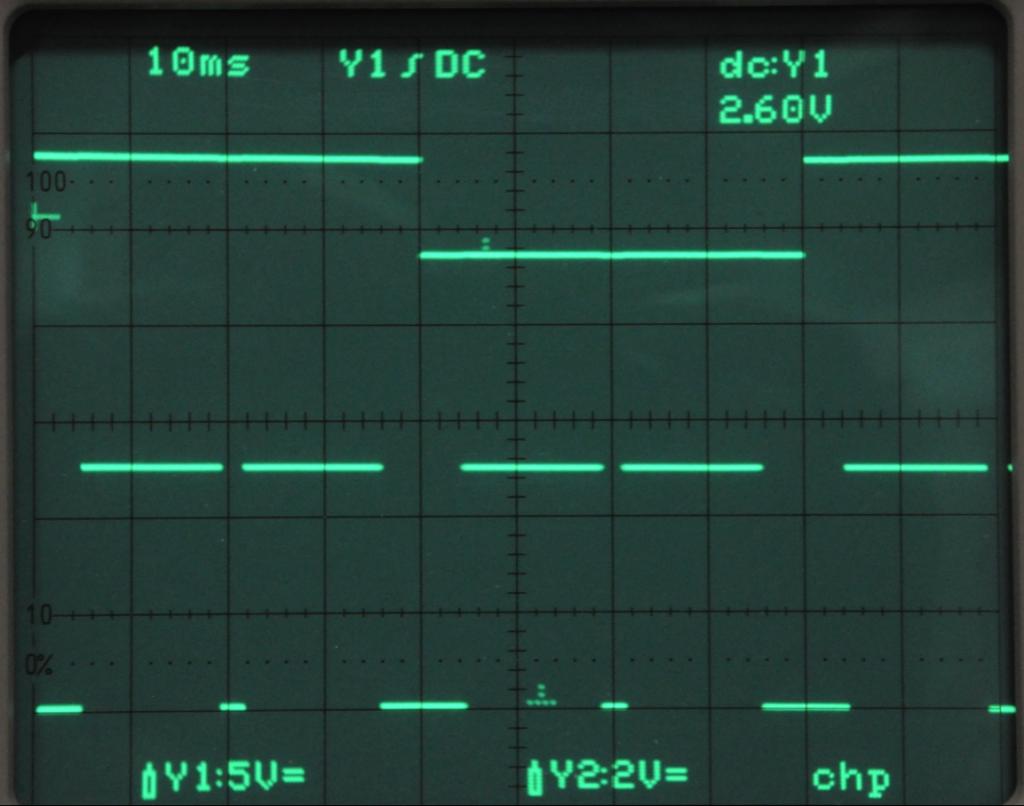

Ce que confirme l'oscilloscope, vu sur une image ciné.






Les dessins ayant les mêmes dimensions, la quantité d'exposition à 12,5 i/s paraît beaucoup plus faible qu'à 25 i/s, en réalité, l'une représente 40 ms à 25 i/s et l'autre 80 ms à 12,5 i/s.

La réduction est toutefois de 1/1,625 à 12,5 i/s.

Cependant, même sur la première gamme de courant (potentiomètre au maxi) l'image est bien éclairée.

Léon.





Dernière édition par leon le Dim 22 Mai 2011 - 09:37; édité 4 fois
Revenir en haut
Publicité






MessagePosté le: Sam 21 Mai 2011 - 15:32    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 012
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Sam 21 Mai 2011 - 17:05    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

  très belle réalisation.

j'ai ajouté un lien vers cet article dans sur site. menu "adaptation projecteur"
http://letransfertpellicule.free.fr/
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Gargamel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 795
Localisation: Bretagne
Point(s): 0

MessagePosté le: Sam 21 Mai 2011 - 21:29    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonsoir Léon,

Whouaouh !!!

Je suis plus que largué, mais un grand bravo pour tout ce travail +++
_________________
@+
Gargamel
http://vimeo.com/user3885557/videos


Revenir en haut
JMC


Hors ligne

Inscrit le: 20 Mai 2009
Messages: 1 732
Localisation: LYON Sud
Masculin Bélier (21mar-19avr) 龍 Dragon
Point(s): 0

MessagePosté le: Sam 21 Mai 2011 - 22:28    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonsoir Leon.

Wooooo !!!, c'est HENORME !!!

Je suis très impressionné !


Revenir en haut
Visiter le site web du posteur
etienneg


Hors ligne

Inscrit le: 07 Sep 2010
Messages: 448
Localisation: Thuin
Masculin Verseau (20jan-19fev)
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 07:48    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Je dois dire qu'ayant eu l'occasion de rendre visite à Léon(qui habite à 15km de chez moi) , j'ai pu voir l'évolution de ce qu'il vous présente...


Wah..... quel travail !
_________________
Hobbys : radio amateur, jardinier, tireur, video perso depuis 1964
http://youtu.be/_H3E54wS_ms


Revenir en haut
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 08:02    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonjour à vous.


Merci pour vos appréciations.


Léon.


Revenir en haut
Jojonase
Fondateurs

Hors ligne

Inscrit le: 22 Mai 2008
Messages: 608
Localisation: Ile de France
Masculin
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 14:16    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

leon

Admiration totale. Avec la qualité de tes images tes transferts vont être au top...

Félicitations

J.


Revenir en haut
7art


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 210
Localisation: dunkerque
Masculin Poissons (20fev-20mar)
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 14:20    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Beau travail Leon .


Impressionnant . Tu passes quand au BRUSHLESS ?


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 14:46    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Jojonase, 7art bonjour.


Hélas Jojonase, ce n'est pas pour moi, mais pour Laurent (Gasel) tout comme le montage "capture synchrone avec un trois pales"
Ce Heurtier est une mécanique magnifique, rien n'a voir avec les autres petits projecteurs.
Avec ses trois griffes, la stabilité de l'image capturée est remarquable.


7art, je me demande ce que pourrait m'apporter de plus le Brushless par rapport à mes résultats obtenus, mais je n'exclus pas l'essai si j'avais en ma possession un tel moteur.


Lorsque mon autre projet en cours sera terminé, je voudrais bien penser aux miens de projecteurs et notamment le 16 mm, mais aussi l'ODO.
Mais pourquoi n'y a t-il que 24 h dans une journée ?


Léon.


Revenir en haut
7art


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 210
Localisation: dunkerque
Masculin Poissons (20fev-20mar)
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 15:42    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

leon a écrit:
Jojonase, 7art bonjour.


7art, je me demande ce que pourrait m'apporter de plus le Brushless par rapport à mes résultats obtenus, mais je n'exclus pas l'essai si j'avais en ma possession un tel moteur.


Léon.

Au resultat absolument rien . A la mise en oeuvre enormement . Surtout que tu as integré un micro

Suffit de demander pour le moteur ! donne moi ton adresse en MP et je t'en envoi  .

Sébastien


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 16:07    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

7art.


Voilà une offre bien alléchante, bien évidemment je ne dis pas non si ce n'est pas te démunir.
Mais je ne pourrai faire d'essais dans l'immédiat.
Je suis en Belgique, juste en frontière Française (100m) et pour réduire les frais de port (que je rembourserai) je te donnerai une adresse en France.
En attendant, si tu avais déjà une petite doc sur ce moteur et éventuellement ses caractéristiques.
Encore merci.


Léon.


Revenir en haut
7art


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 210
Localisation: dunkerque
Masculin Poissons (20fev-20mar)
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 16:27    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Cela me fait plaisir de t'en faire profiter . voici le moteur en question .( j'ai monté le même sur mon tri film ) .




Pas de doc c'est de la récup ! mais je te ferais un petit plan .

http://letransfert.xooit.fr/t287-Vive-la-recup.htm



PS: je suis un frontalier de la Belgique mais sur Dunkerque .


Sébastien .


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 18:19    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

7art.


Nous ne sommes alors pas très éloignés l'un de l'autre.
Je suis à proximité de Jeumont et Maubeuge si tu connais.


J'avais suivi tes adaptations et t'avais même répondu avec les multiplicateurs de taux.


Tu me dis une mise en oeuvre plus facile, effectivement puisque ce n'est pas qu'un moteur mais un ensemble moteur/régulation.
Mais, que fait-on si un composant de cette carte de régulation rend l'âme ?
L'avantage de ma régulation, c'est que je maîtrise tout de A à Z, ce n'est pas a négliger.
Je pense également que ce type de moteur engendre plus de vibrations qu'un moteur à courant continu car les commutations se font par onde carrée et aussi dans la façon de l'asservir, dur ou souple.
Pour l'asservissement, j'ai déjà ma petite idée.
Questions:
- moteur à l'arrêt mais sous tension, j'applique brusquement la fréquence que tu as indiqué de 1115 Hz, que fait le moteur ?
- peut-on limiter le couple ?


Cela me permettra au moins de comparer.


Léon.


Revenir en haut
7art


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 210
Localisation: dunkerque
Masculin Poissons (20fev-20mar)
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 19:45    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Moteur increvable .... il ont fait plus de 1 millions de photocopies .
Il faut positiver ce sont des moteur de grande marques .

En fait sur ce moteur il y a une entrèe start/stop . en quelques milli seconde il s'arrëte ou prend sa vitesse nominal sans la dépasser .

Pour limiter le couple il y a une entrée H/L ( je pense )

Tu verras c'est un bijoux .

Je developpe en brushless car on peut le gerer par un programme informatique sans aucune carte electronique ( mais je sais pas programmer ).

il existe certain brushless ou le programme complet est dans le variateur ...

Sébastien


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 012
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Dim 22 Mai 2011 - 19:49    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

salut
c'est un moteur synchrone. il glisse jusqu’à atteindre sa vitesse. contrairement au pas à pas qui au 1er pas il est à sa vitesse.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Lun 23 Mai 2011 - 08:23    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonjour.


A vrai dire, j'ai deux moteurs moteurs Brushless avec leurs électroniques de commande, mais d'une puissance de l'ordre du Kw.
Au pro, je pilotais de nombreux moteurs de ce type par programmation automate.
Ce moteur est un moteur à courant continu dont le collecteur est supprimé et remplacé par une commutation électronique.
Et peut-être que l'essayer, c'est aussi l'adopter.
Petite remarque Jean-Claude, c'est effectivement un moteur synchrone et ne peut donc glisser, il suit exactement la fréquence qu'on lui impose.
Merci pour vos infos.


Léon.


Revenir en haut
GillesH


Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 1 089
Localisation: Sud-Ouest
Masculin
Point(s): 0

MessagePosté le: Lun 23 Mai 2011 - 13:06    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonjour Léon et les autres Spécialistes "Moteur".

Léon, je me joint aux autres pour te féliciter pour ce développement. C'est Top !!!

Néophyte en "MOTEUR", mais très désireux de me lancer dans des modifs de ce type, j'avais ouvert un sujet que j'aurai pu appeler "MOTEUR POUR LES NULS".
http://letransfert.xooit.fr/t321-Les-Moteurs-de-nos-Projecteurs.htm

Ce serait bien si toi ou Sébastien, ou d'autres, pouvaient nous indiquer les bases à connaître pour changer de moteur.
Quel type de moteur, quelle puissance, etc.....
Le but, comme indiqué dans le sujet, est d'obtenir une vitesse mieux régulée, voire de passer à la capture synchrone. Beaucoup de projecteurs sont équipés de moteur universel peu stable.
Je me doute que les solutions sont multiples, mais ne pourrait-on pas "déblayer un peu le terrain....!!!!"
Quelques lignes pourraient déjà nous indiquer vers quels moteurs se diriger.
Merci à vous.

Gilles


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 012
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Lun 23 Mai 2011 - 18:25    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Leon
les moteur synchrone démarrent en asynchrone et passent en synchrone après.  il faut bien un "certain temps" pour passer de vitesse zéro à vitesse normale.
je ne me rappelle plus le mécanisme, si c'était des masselottes centrifuge, ou la cage d'écureuil qui était spéciale.

alors le le pas à pas, même un seul  pas est en vitesse normale.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Lun 23 Mai 2011 - 19:45    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonsoir GillesH et Jean-Claude.


OUI Jean-Claude, je connais ces moteurs et alternateurs pour en avoir démarré de plusieurs centaines de KW.
Ce moteur Brushless est pratiquement piloté comme un moteur pas à pas avec cependant une grosse différence, c'est qu'il fonctionne comme un moteur triphasé, il y a donc au minimum trois bobines et c'est ce qu'il fait qu'il ne présente pas d'accoups comme le moteur pas à pas, il ne passe pas d'un pôle à l'autre brusquement mais suit le champ tournant du triphasé.



Merci GillesH pour tes appréciations.


Je me jette à l'eau avec ta question.


Le choix du moteur importe peu, ce qui va déterminer son choix c'est de la façon dont on veut le commander. mais c'est vrai que c'est plus simple de piloter un moteur à courant continu qu'un moteur asynchrone.
Il y a aussi le moteur universel assez simple d'apparence a commander, si on ne fait que du 16,66 i/s un simple variateur à triac peut suffire.
Il en va tout autrement si on veut faire de la synchro.
On trouve des montages de variateur assez rudimentaires pour cela mais qui ne fonctionnent pas trop bien et dans une plage réduite.
A cet effet, j'ai développé un variateur à triac passe partout avec une particularité, c'est qu'il est piloté par une tension variant de 0 à 10 volts.
Pourquoi, parce que la régulation de synchro sort un signal de ce type.





Deux potentiomètres de réglages, l'un définissant la vitesse mini par exemple 24 i/s pour synchroniser à 25 i/s et l'autre a ajuster la vitesse de 26 i/s par le signal du comparateur de phase.


Mais aussi une autre solution, intégrer tout cela dans un microcontrôleur cela permettra une réduction non négligeable du montage, pas toujours à la portée de tous.


Aussi la possibilité du moteur Brushless comme indiquait par 7art.


Pour la puissance du moteur, si c'est un changement, on peut sans doute déjà avoir une petite idée avec le moteur d'origine.

En général ces petits projecteurs sont équipés du même moteur à courant continu.
Pour les cas spéciaux, envisager la mesure (pas toujours possible) voici un exemple avec le Heurtier.

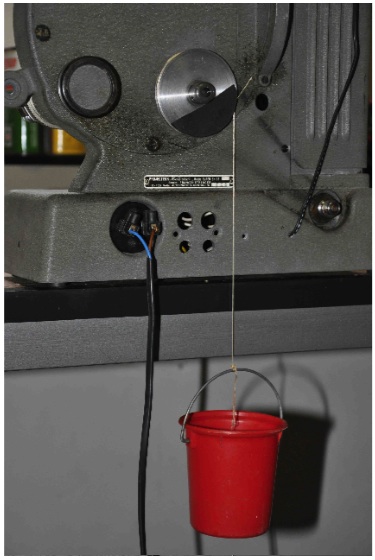

Cela permet de trouver le couple minimum nécessaire à l'entraînement du projecteur.
On connaît le diamètre de la poulie, on remplit progressivement et lentement avec de l'eau le seau jusqu'à ce que le projecteur démarre, on pèse alors le seau avec son contenu et de là avec une formule on trouve le couple minimum.
Sachant la vitesse à laquelle on va tourner, on peut alors calculer la puissance sur l'arbre du moteur, en appliquant le rendement du moteur, la puissance d'alimentation est alors trouvée.

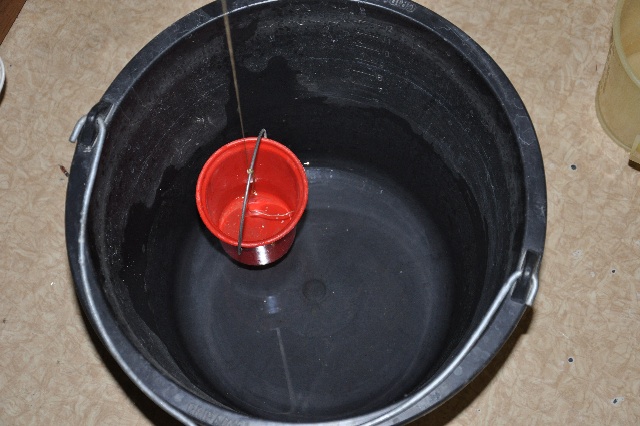

Pour cette manip, prendre la précaution du seau plus grand en dessous, sinon on inonde le local.





Par exemple, le moteur utilisé pour le Heurtier est un moteur de vélo électrique.
Mais si le moteur d'origine est encore valable, il faut juste adapter son système de régulation.


Léon.


Revenir en haut
etienneg


Hors ligne

Inscrit le: 07 Sep 2010
Messages: 448
Localisation: Thuin
Masculin Verseau (20jan-19fev)
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 06:38    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Léon
Sur mon Eumig P8 (moteur universel) (que je pilote par triac avec succès)
je mesure au wattmètre 91 watts de consommation sur le réseau (donc totale = puissance à l'arbre, pertes, courroies etc...))


Que consomment les moteurs de projecteurs ???
_________________
Hobbys : radio amateur, jardinier, tireur, video perso depuis 1964
http://youtu.be/_H3E54wS_ms


Revenir en haut
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 07:11    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonjour.


Georges oui je sais, mais pas très convaincu par la méthode employée.


GillesH, je crois savoir que tu possède également un Heurtier Trifilm.
Pour info, la puissance du moteur du vélo électrique installé sur le projecteur est de 100 watts.
Mais un moteur de 50 watts serait suffisant.
Si c'est pour travailler synchrone, il faut que le moteur aie de la pêche, ce n'est pas le cas du moteur d'origine de ce Heurtier qui est poussif.


Cependant attention, j'ai démarré pleine gomme ce Heurtier équipé de ce moteur et j'ai crû que le projecteur allait exploser, il faut donc prévoir comme je l'ai fait une rampe d'accélération.
J'ai également prévu sur ma régulation un réglage de couple, dans le cas ou il y aurait blocage du projecteur, on ne risque pas de provoquer de la casse.


Ici, le même moteur que j'ai installé..........


http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=120727816718#ht_500wt…


Léon.


Revenir en haut
GillesH


Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 1 089
Localisation: Sud-Ouest
Masculin
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 09:42    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonjour Léon et merci pour ces premières indications qui permettent de fixer les pistes d'investigations.

Effectivement, il faut donc déterminer l'objectif à réaliser avant de penser "Moteur"..... C'est déjà un début.
Pour ma part, je serai assez intéressé pour faire de la synchro à 25 i/s.
D'autant que je viens de m'équiper d'une caméra HD qui peut faire du 50p. Je serai curieux de voir ce que cela donne par rapport à nos fameux problèmes d'interpolation d'images.
Mais j'attaquerai ces modifs à l'automne lorsque le manque de soleil nous poussera à l'intérieur de nos maisons.

Effectivement, j'ai 2 Heurtier : Un Tri-Film de 1944 avec un moteur bien fatigué et un Heurtier Mono-16 de 1951 (je crois) (c'est la même carcasse).
Ces superbes mécaniques mériteraient un rajeunissement. Et je vais profiter des moments de loisirs de l'été pour réfléchir à ces modifs en regardant en détails les réalisations déjà faites.
Et puis, il faut aussi penser au Super8 : ce que ne font pas les Heurtier Tri.

Merci pour vos idées.......

Cordialement
Gilles


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 10:21    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

GilesH, bonjour.


Il y aussi et surtout le super 8 et dont j'ai présenté un montage dernièrement qui permet de capturer synchrone à 25 i/s tout en gardant l'obturateur 3 pales.
Un autre montage mais non présenté et de la même "simplicité" possède un obturateur électronique simplifié dont les angles couverts par les pales virtuelles sont fixes..
Le soucis principal de la mise au point d'une régulation synchrone était le filtre du comparateur de phase, cependant en appliquant ma méthode, ce problème n'en est plus un.
J'avais pensé afin d'aider un maximum de personnes intéressées par le sujet, de choisir un montage de régulation, faire réaliser le circuit imprimé (car ce n'est pas à la portée de tous) en plusieurs exemplaires par une société (Elektor par exemple) et après c'est un peu de patience, un peu de savoir faire dans la soudure et de mise en oeuvre.
En allant plus loin, peut-être même préparer l'ensemble sous forme de kit  (c'est une simple idée)


Léon.


Revenir en haut
GillesH


Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 1 089
Localisation: Sud-Ouest
Masculin
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 13:56    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Léon,

Nos contacts de l'année dernière laissaient déjà pressentir la possibilité de kit.
Personnellement, je suis tout à fait d'accord. C'est une excellente idée.
Effectivement, je n'ai pas les moyens de réaliser un circuit imprimé, mais pour l'assemblage et le montage, pas de problème.

Par contre, et pour le S8, ne faudrait-il pas sérier au mieux quels projecteurs seraient les mieux adaptés.
Je pense à la double griffe, mais aussi la possibilité d'adapter un objectif Photo de 50mm (comme Jean).
J'essaie de piocher dans toutes les bonnes idées pour les bricolages de cet hiver.
Tant qu'à faire, autant modifier un bon projecteur......

La régulation Moteur est une des modifs.
Mais est-ce que l'obturateur électronique ne serait-il pas un complément fort intéressant dans les différentes versions de Kits ?

A plus
Gilles


Revenir en haut
Visiter le site web du posteur
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 14:28    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

GillesH.


Cibler les types de projecteurs en fonction des besoins, bien sûr, mais ne pas oublier ceux qui le possèdent déjà.
La double griffe, si c'est possible est de loin préférable, mon projecteur actuel ne possède qu'une griffe et cependant pas de soucis de stabilité, mais si une perforation manque c'est la cata.
Mes deux autres projecteurs Chinon possèdent deux griffes, les films qui passent avec petite difficulté sur mon projecteur à une griffe passe sans problème sur les Chinon.
L'objectif de 50 mm a ne pas oublier pour qui désire l'ODO.
L'obturateur électronique réalisé pour le Heurtier permet l'adoption du nombre de pales ainsi que le choix de la couverture angulaire mais est assez compliqué de réalisation surtout lorsqu'il faut aborder la réalisation d'un circuit imprimé double face comme c'est le cas.
Le second montage pour le super 8 est nettement plus simple.
Ne pas oublier que pour asservir un projecteur, il faut disposer du signal du camescope.
De mes deux derniers montages présentés, les projecteurs tournent exactement à 25 i/s avec la précision du quartz même si le camescope n'est pas connecté, mais ne sont pas synchrones sans cette connexion.
Léon.


Dernière édition par leon le Mer 25 Mai 2011 - 08:32; édité 1 fois
Revenir en haut
7art


Hors ligne

Inscrit le: 12 Nov 2010
Messages: 210
Localisation: dunkerque
Masculin Poissons (20fev-20mar)
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 19:49    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonsoir à tous .


La synchro à  25 ims , 1 ims , ou tout autre type fonctionnement est un problème purement numérique qui, à mon avis, doit être traité comme programme informatique.


soit via un pc et une carte de sortie soit avec un mini automate (il en existe à très bas prix ) .


le moteur brushless deviendrait dans ce cas la indispensable .


Sébastien







Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 012
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Mar 24 Mai 2011 - 21:43    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

7Art
si on utilise un tel moteur, effectivement il faut utiliser un système programmable. mais pas un pC , ni automate. bien trop cher. un petit microcontroleur.
Léon maitrise bien les AMTEL et moi assez bien les PIC. pour les personnes qui ne maitrisent pas ces outils il en existe avec un basic intégré ( picbasic)
ou programmable en C++ ( arduino).  d'un cout d'une 30€.

bien que les cartes qui  pilote ces moteur ont un connecteur avec une pine pour le sens de rotation, 1 pine avec l'horloge, et une pine pour on/off
je me trompe?  alors une carte avec 2 inter et une horloge à quartz suffit. certaine ont la rampe de monté et descente programmée en interne.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
etienneg


Hors ligne

Inscrit le: 07 Sep 2010
Messages: 448
Localisation: Thuin
Masculin Verseau (20jan-19fev)
Point(s): 0

MessagePosté le: Mer 25 Mai 2011 - 09:59    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Il y a aussi un problème dans l'évolution des cameras
Alors que ma vieille Sony Hi8 avait une sortie video FireWire, live donc sortie compatible PC ou extracteur de tops synchro


Ma nouvelle Canon HD n'a pas de sortie live (elle a 2 cartes de 16 Giga et peut filmer plus de 4 heures sans interruption)
et elle a une sortie USB pour récupérer après la fin du tournage
donc pas de top synchro !!!!!!!




Et comment évoluent les caméras ? de la même façon !!!
_________________
Hobbys : radio amateur, jardinier, tireur, video perso depuis 1964
http://youtu.be/_H3E54wS_ms


Revenir en haut
leon


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 1 091
Localisation: Belgique/Hainaut
Masculin
Point(s): 0

MessagePosté le: Mer 25 Mai 2011 - 10:25    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Bonjour Georges.


Jean-Claude est justement sur ce problème et ses recherches sont prometteuses, attendons.
Si les résultats sont positifs, c'est une belle avancée.
Léon.


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 6 012
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Mer 25 Mai 2011 - 11:34    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM. Répondre en citant

Georges
la sortie USB est elle opérationnelle pendant le tournage? certain caméscope peuvent être utilisé comme webcam par l'USB.
as tu regardé cette possibilité? je suis en test sur l'USB justement.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 18:55    Sujet du message: ADAPTATION PROJECTEUR HEURTIER TRIFILM.

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Le Transfert Pellicule... Index du Forum -> TRANSFERT PELLICULE SUPER 8 (Forum Public) -> Réglage de la vitesse de transfert Toutes les heures sont au format GMT + 1 Heure
Aller à la page: 1, 2, 3  >
Page 1 sur 3


Sauter vers:

Index | creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
