Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Le Transfert Pellicule... Index du Forum -> TRANSFERT PELLICULE SUPER 8 (Forum Public) -> Eclairage
Sujet précédent :: Sujet suivant
Auteur Message
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 2 Mai 2008 - 16:01    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

voici le montage de test. l'image parle par elle même.



j'ai fait quelque tests avec cette LED RGB. j'ai utilisé des films qui justement ne sont pas top pour ces tests et voir comment je pouvais améliorer la chose.

1ere constatation, il faut chercher le réglage balance des blancs qui va le mieux ( soleil, nuage, hallogene, tube fluo manuel ) au départ, puis réglages des couleurs avec la LED.

la quantité de lumière est supérieure ou au moins égale à ma lampe 5W et mes 2 diffuseur. l'homogénéité est bien meilleure. au démontage de ma lampe alogene, j'ai remarqué que la lampe avait bougée et m'a déformé le 1er diffuseur par la chaleur.

dans les images qui suivent je vous met l'image transférée avec lampe alogene, puis l'image transférée avec LED 3 couleur et aprés l'image de l'éclairage LED sans le film pour que vous puissiez vous faire une idée de la couleur qui a été utilisée à la correction.

il faut prendre ce test comme un début pour voir la faisabilité. je n'ai pas eu le temps de fignolé ni les moyen. au vu des résultats je sais maintenant que je peux me lancer dans des tests plus serieux.

Ci dessous l'image éclairée par lampe halogene et Balance des blancs "halogene"



Image éclairée par LED l'image corrigée il m'aurait certainement fallu travailler plus la balance des blanc du camescope.



et sa couleur de correction




ci dessous un peu trop rose à mon gout.



et sa couleur de correction.



2 autres corrections pour exemple. je n'ai pas la couleur de correction pour celles là.



_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Dernière édition par jcgrini le Dim 1 Juin 2008 - 16:38; édité 2 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Ven 2 Mai 2008 - 16:01    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 2 Mai 2008 - 16:08    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

c'est un autre film ci dessous. eclairage avec hallogene et par led

ci dessous eclairé par hallogene



ICI dessous avec LED . toutes les images avec la même correction qui est à la fin. le film n'est pas fameux mais corrigé ça reste regardable.
ICI on voit que la Led apporte ici un plus en couleur et résolution???



ci dessous par hallogene



ci dessous par Led on voit que la Led apporte ici un plus en couleur et résolution???



ci dessous avec hallogene



ci dessous avec Led un peu rouge.




étonnant non?
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
lucien


Hors ligne

Inscrit le: 28 Mar 2008
Messages: 40
Localisation: Saint-Etienne
Masculin
Point(s): 0

MessagePosté le: Sam 3 Mai 2008 - 21:30    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Bonsoir tous !
OK, J.-Cl. C'est intéressant, mais personnellement, je suis toujours empêtré dans le mauvais déclanchement des impulsions pour mon "transfert HEURTIER".
Je suis mal placé pour bien apprécier ton présent forum, car la nature m'a affublé d'un vilain défaut : je suis "daltonien"; et ça m'a empoisonné durant toute ma vie. Ce n'est pas que je ne vois PAS les couleurs, mais certaines d'entre elles m'échappent : notamment certains verts; ou encore je ne vois pas une différence énorme entre le rouge et l'orange de certains feux de signalisation, alors que cela semble sauter aux yeux du commun des mortels !
Bonne continuation !             Lucien.


Revenir en haut
Baf


Hors ligne

Inscrit le: 07 Avr 2008
Messages: 7
Localisation: La Rochelle
Masculin
Point(s): 0

MessagePosté le: Dim 4 Mai 2008 - 19:32    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Je trouve ça bluffant, jean-claude Razz !
Quelle bonne idée Okay

Comment varies-tu la lumière de la LED ? Il y a trois entrées de tension, je suppose.
C'est facile à régler et surtout à reproduire ? Tu as utilisé des alimentations fines (je veux dire réglable au mV près ?
La luminosité n'est pas trop faible pour un banc de transfert (je veux dire, ça nécessite d'être dans le noir ?) ?
Crois-tu qu'utiliser un miroir dichroide serait utile (plutôt qu'un entonnoir Mort de Rire ) ?
Est-ce que ça "crame" moins les blancs qu'avec une halogène ?
Ce serait intéressant de prendre un film un peu trop contrasté et de comparer les résultats entre les deux types de sources lumineuses Wink

En tous les cas, je pense que je vais essayer ce type de source lumineuse Mr. Green


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Dim 4 Mai 2008 - 20:08    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Salut Baf

en fait les LED tu dois les commander en courant. 0à 700mA nominal pour la totalité ds 3 LED. ce qui done 230mA par LED.

il y a 3 Led sur la même puce. avec un + commun (anode commune) .

il faut donc une alim de 4 ou 5V 0,8A. et on fait un petit montage avec 3 petit transistor 2N2219 par exemple et 3 résistances de puissance 3W, piloté par 3 potentiométre en controele de courant tout bête.

on a une trés grande sensibilité de réglage avec ce montage. je n'ai même pas fait de circuit imprimé, juste une plaque de tests.

la puissance est au moins égale à mon éclairage avec la lampe 5W alogene et ses 2 diffuseurs.

j'ai essayé un miroir dichroide de lampe alogene c'est la cata. plein d'oréole sur le difuseur et en plus des taches des trois couleurs.
l'entonoir blanc permet de diriger la lumière et surtout de mélanger les 3 couleurs primaires.

la dinamyque des lumières est inchangée ùmaleureusement at si tu crames aved une halogene tu crames avec une LED.

pour tester ce type de lumière vas sur eBay. les prix sont trés atractifs. je viens de commander une 3W Blanche pour faire un montage avec les 2 type de LED. car je me suis rendu compte que le mélange RGB ne permet pas toujours d'obtenir une bon blanc sur certains film.

pour info la 3 couleur 3W = 11€ avec le port et la blanche 3W =7€ avec le ports. il faut ajouter le radiateur indispensable si non la durée de vie est de 20s.
le cone Blanc et le diffuseur. tout ça doit pouvoir se mettre à la place de la lampe d'origine.

provisoirement je te mets mon montage de test.
on vois que 3W est la puissance pointe non permanente. l'utiliser diminue considérablement la durée de vie de la LED.
les résistances 27 ohm sont théoriques. il faut les ajuster pour avoir au max 230mA. car les tension aux bornes des 3 LED ne sont pas identiques.
je n'ai pas encore déssiné le montage avec les transistors et potentiomètres. si ça t'interresses je te le ferai d'ici quelques jours.

.

_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Baf


Hors ligne

Inscrit le: 07 Avr 2008
Messages: 7
Localisation: La Rochelle
Masculin
Point(s): 0

MessagePosté le: Dim 4 Mai 2008 - 22:59    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Non, c'est sympa mais ce n'est pas la peine. Je saurai me débrouiller et surtout je n'en suis pas encore là Confused ...

Par contre c'est vrai que le radiateur n'est pas tout petit ... faut voir si c'est logeable facilement dans la projo.
Je suppose qu'il n'est pas vendu avec la LED ?

Et OK pour tes essai avec une LED blanche. J'attends de voir le résultat Smile

Merci pour tes réponses et pour nous faire profiter de tes essais Okay


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Dim 4 Mai 2008 - 23:04    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Baf
le radiateur n'est pas vendu avec. c'est un radiateur de CPU récupéré sur un vieux PC. mais tu peux utiliser une toles pliée ou une autre forme.
celui ci est juste tiède à 700mA.
@+
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Gasel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 245
Localisation: Aubagne
Masculin
Point(s): 0

MessagePosté le: Lun 5 Mai 2008 - 11:35    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Jetez un coup d'oeil ici. Le tronçonneur fou a encore frappé...

http://209.85.135.104/translate_c?hl=fr&u=http://www.cfav.co.uk/misc/pr…

Je sens que jc va baver Mr. Green .

Jetez aussi un coup d'oeil à sa mire Wittner http://www.cfav.co.uk/misc/projector/results.html

Là, c'est moi qui bave !
_________________
Laurent
www.StudioTransfert.fr/


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Lun 5 Mai 2008 - 11:56    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

je suis rassuré, je ne suis pas le seul à avoir eu cette idée folle. Razz

je suis aussi en cours de préparation pour tester une LED blanche + led 3 couleurs.

je ne comprend pas à quoi servent tous ces boutons. le ON/OF, Rouge, Vert, Bleu, Blanc => OK  et après les jaunes? Question

mais je n'utilise pas les même que lui. les siennes coûtent la peau des fesses. de plus moi je les utilise en éclairage direct, lui en éclairage indirect, c'est pour cette raison qu'il a besoin d'un max de puissance.

il a fait la même constatation que moi, la longueur d'onde de chaque couleur varie un peu avec l'intensité. et en modulant en durée des impulsions le courant max au lieu de moduler la valeur du courant lui même, la dérive en couleur est un peu moins forte même si elle persiste.
sur le net il y a une très bonne étude sur le sujet. sans utiliser de microcontroleur il est facile de faire ce type de montage et pas très cher.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Dernière édition par jcgrini le Lun 5 Mai 2008 - 12:16; édité 1 fois
Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Lun 5 Mai 2008 - 12:12    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Laurent

It can be triggered at 30fps in 1024x768 pixel mode with exposures up to 30ms...gets even faster at lower resolutions. Latency is negligible and so is jitter (10's to 100's of micro se

il utilise une caméra dédiée en HD avec objectif interchangeable. sans utiliser l'objectif du projecteur. et ils utilise une objectif photo entre les 2 aprés avoir tronconé le chassis du projecteur.

je l'ai toujours dit c'est là solution pour avoir un transfert de super qualité. mais bonsoir le portefeuil.

attention il capture à vitesse lente, entre 15 et 20is je crois. la caméra peut monter à plus de 30is mais le PC ne suis pas, si j'ai bien compris.
.

.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Jeu 22 Mai 2008 - 17:37    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Bon voila le dernier proto sorti tout juste des usines JCGRINI.

une LED Blanche + Une LED RGB. reste à la tester.

on vois encore mon entonoir fétiche qui sert de reflecteur.

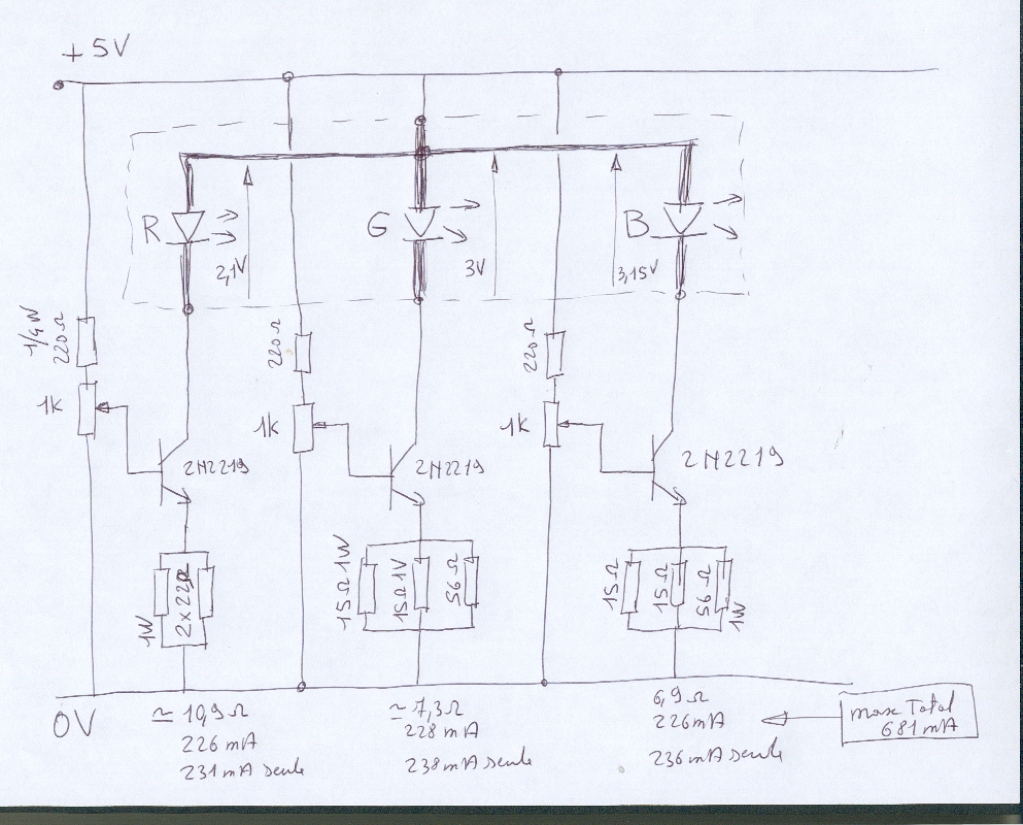

et le schema de la partie 3 couleurs.


pour le controle de la LED blanche il faut mettre une resistance de puissance pour limiter le courant à 700mA au max. ou faire un montage alim de courant avec un LM7805 ou LM317 (voir lschema dans la doc constructeur.).
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Dernière édition par jcgrini le Dim 9 Nov 2008 - 15:19; édité 7 fois
Revenir en haut
Visiter le site web du posteur
Gasel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 245
Localisation: Aubagne
Masculin
Point(s): 0

MessagePosté le: Jeu 22 Mai 2008 - 18:54    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

J'ai peur que la lumière des deux LED ne soit pas uniformément répartie.
Ou alors, il faut monter l'engin sur un plateau tournant à grande vitesse Mr. Green .
_________________
Laurent
www.StudioTransfert.fr/


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Jeu 22 Mai 2008 - 20:17    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Que nénni, la lumière est uniforme ou presque à 100%. je vai encore améliorer en ajoutant un trés leger difuseur interne juste pour la LED RGB.

la lumière est un peu moins homogène que le 1er montage car les leds ne sont pas 100% parallele au plan diffuseur.

mais franchement c'est aussi bien qu'avec l'alogene. ce qui est un tout petit peu moins bon c'est le mélange de couleur.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 17:50    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Je viens de faire beaucoup de tests.

ce nouveau montage fonctionne trés bien en corrrection des couleurs.
seulement il faut pouvoir régler finement l'intensité du blanc, du rouge, du Vert et du Bleu.
le réglage ne se fait pas avec tous les films de la même façon. ça dépend de la dérive couleur du film.

j'ai de nouveau constaté et confirmé que pour certain film on pouvait aussi Rehausser les couleurs qui sont ternes. voir les images de mes premiers essais avec la seule LED 3 couleurs.

certain films demandent du blanc et un ajout de bleu ou vert ou rouge. d'autres demandent peu de Blanc et beaucoup d'une couleur et un peu des deux autres couleurs. chaque cas est different.

j'ai retrouvé la même souplesse (et même difficultés) à trouver les bonnes couleurs, qu'avec la correction par logiciel.

ce montage LED Blanche + LED RGB permet vraiment de corriger finement les dérives couleur des films.
en plus de la dérive globale en couleur du film, on pourait corriger au transfert, scene par scene. mais là c'est trés trés long. La correction scene par scene, si elle est reste necessaire pourait être faite par logiciel après transfert.

voila quelques exemples de ce que l'on peut obtenir. le film n'est pas un film de qualité.
plutôt amateur sans expérience.
mais pour ce type de test il va trés bien.

la LED RVB seule. beaucoup de Rouge et un peu de bleu et un peu de vert.
les couleurs et details resortent plus comme ça, qu'avec un éclairage alogene ou avec un peu de LED Blanche





LED Blanche au courant nominal et des réglages differents en RGB. constatez les possibilités.









je n'ai pas encore fini l'electronique de controle individuel des courants des LED. aussi je n'ai pas pu faire les tests en dosant la LED blanche en plus des réglages individuels de la LED couleur RVB. mais il est important pour certain film de doser aussi cette LED Blanche. voyez les détails et couleur entre les deux type d'essais. en bas la LED Blanche demandait à être moins forte pour redonner des couleurs aux détails. voir les autos en bas à droite.

@+
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Gasel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 245
Localisation: Aubagne
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 18:05    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Salut jc,

Super tes essais. Dommage que la fabrication de l'engin ne soit pas à la portée de tous.
Pour moi, la meilleure image est la deuxième.
_________________
Laurent
www.StudioTransfert.fr/


Revenir en haut
Visiter le site web du posteur
Caesar Manu
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 419
Localisation: Eure
Masculin Capricorne (22déc-19jan)
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 18:09    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

C'est très bien tes essais...

Sur l'étallonage des films, j'ai tout repris à zéro en essayant de trouver un bon compromis... J'ai abandonné la retouche sur le gris et essayer de repérer les différentes dominantes grâce à la parade R V B. Ensuite. La BDB est désactivée


A partir d'une dominante rouge, j'applique désormais le mixeur de couche. J'augmente très légèrement Le mixeur Vert-Bleu afin d'obtenir des tons plus chauds...

Pour la dominante verte, là, j'ai eu du mal car dans ce cas j'ai appliqué le le mixeur Vert-Bleu et là oui, je me suis retrouvé avec beaucoup de vert, normal... J'ai appliqué la BDB et j'ai obtenu quelque chose de correcte...

Non parce que sur la première partie, j'avais la même dominante donc avec le filtre que j'ai créé,  c'est passé niquel, mais là, ça se gâte avec les verts mais pour l'instant le filtre passe bien

Le tout est de voir chaque cas et de trouver un filtre pour chaque dominante...
_________________
@+
Caesar Manu


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 18:27    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Gasel
le montage n'est pas très compliqué. pour les LED qui doivent être sur refroidisseur. ce pourait être une tole d'alu 3mm pliée et derrière 2 mini radiateur alu
de composant carte graphique par exemple.. car il faut incliné de 20° les LED pour quelles éclaire au centre.
et le montage diffuseur/ reflecteur le même que mon premier montage en haut..

pour l'electronique c'est pas comliqué. pas de régul et chose extraordinaire. une vieille alim PC pour avoir du 5V 2A.

quelques resistance 2W ou 3W quelques transistors très courants, des potentiomètres et le tout cablé sur une plaque de circuit rapide.

le montage est trés simple. je peux le donner. il me reste à mettre au point le controle du courant Led Blanche.
je n'utilise pas de microcontroleur comme l'allemand.


Notes que ce montage peut être utilisé pour tromper le camescope en memorisation d'une BdB manuelle. et aprés utiliser l'éclairage que l'on veut.

je trouve ce montage meilleur que de mettre une feuille de gélatine entre la lentille et le camescope.

ma correction préférée serait entre la 1 et la 2.
j'ai remarqué un truc qui pourait expliqué aussi mon manque de résolution verticale du JVC. si je diminu la lumière la netteté change (se dérègle) . il m'a fallu la reprendre. donc il faudra faire attention au transfert quand la luminosité varie dans de grande proportions. et revient si je remet la lumière à la même valeur.

voila des tests de mire pour retrouver ls mêmes couleurs que vous aviez eu pour le test. je me suis amusé à les retrouver.


_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Caesar Manu
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 419
Localisation: Eure
Masculin Capricorne (22déc-19jan)
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 19:06    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Alors là, je suis sur le cul... Dire que je me prends la tête avec mes corrections ??? tout bonnement génial !!!!

Pour chaque exemple, pourrais-tu créer une gamme pour chaque cas et chaque dominante : ça pouurait nous servir ???
_________________
@+
Caesar Manu


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 19:27    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

je ne comprend pas ta demande ???
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Caesar Manu
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 419
Localisation: Eure
Masculin Capricorne (22déc-19jan)
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 19:33    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

En fait, ça me sert à rien de les connaître, ma question est nulle... Donc, ton excellent test a été fait avec la BDB sur le cam et tu as modifié avec ton éclairage.

Es-tu d'accord que l'on doit bien trouver un filtre de couleur (le même) pour chaque dominante ???
_________________
@+
Caesar Manu


Revenir en haut
Gasel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 245
Localisation: Aubagne
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 20:31    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Manu_Drasko a écrit:
Sur l'étallonage des films, j'ai tout repris à zéro en essayant de trouver un bon compromis... J'ai abandonné la retouche sur le gris et essayer de repérer les différentes dominantes grâce à la parade R V B. Ensuite. La BDB est désactivée
A partir d'une dominante rouge, j'applique désormais le mixeur de couche. J'augmente très légèrement Le mixeur Vert-Bleu afin d'obtenir des tons plus chauds...

Pour la dominante verte, là, j'ai eu du mal car dans ce cas j'ai appliqué le le mixeur Vert-Bleu et là oui, je me suis retrouvé avec beaucoup de vert, normal... J'ai appliqué la BDB et j'ai obtenu quelque chose de correcte...

Non parce que sur la première partie, j'avais la même dominante donc avec le filtre que j'ai créé,  c'est passé niquel, mais là, ça se gâte avec les verts mais pour l'instant le filtre passe bien

Le tout est de voir chaque cas et de trouver un filtre pour chaque dominante...






Que c'est compliqué, Manu !
Pour ma part, je retouche la balance des couleurs RVB, plus rarement le gamma et la luminosité et basta !

Il faudrait, à partir de la même image à retoucher, comparer nos résultats, et le temps passé. Je suis presque sûr que tu te tourmentes beaucoup pour pas grand chose...
_________________
Laurent
www.StudioTransfert.fr/


Revenir en haut
Visiter le site web du posteur
Caesar Manu
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 419
Localisation: Eure
Masculin Capricorne (22déc-19jan)
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 20:44    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Bah justement, je viens de t'envoyer un mail.

Ce que l'on pourrait faire dans quelques temps, c'est de s'envoyer un film Super 8... Je me propose de t'en envoyer un...
Euh !!!!, petite question, on peut en refaire développer des films super 8

Celui que j'ai est un de mes parents.... Il est de très mauvais qualité...

cet aprèm, j'ai appliqué le même filtre sur une 1h30 de vidéo et ça marche !!!
Le seul truc, c'est que sur mon moniteur, c'est impec... Sur l'ordi, c'est légèrement froid et sur tv, les tons sont bien chauds....
Et je bosse en composite... Et à la base, j'ai trop baissé la temp de couleur... Donc peut-être aussi que je galère et certainement aussi à cause de ça
_________________
@+
Caesar Manu


Revenir en haut
Caesar Manu
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 419
Localisation: Eure
Masculin Capricorne (22déc-19jan)
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 20:48    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Puis l'éclairage aussi, je travaille avec une lampe blanche, toi, elle est jaune, non ???
_________________
@+
Caesar Manu


Revenir en haut
Gasel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 245
Localisation: Aubagne
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 20:56    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

C'est une ampoule dichroïque 20 Watts - 12 Volts de base, celle qu'on trouve au plafond des cuisines ou des salles de bain.
Température de couleur : 3200 K je pense.

On peut faire développer des films Super 8, chez Wittner, par exemple.
_________________
Laurent
www.StudioTransfert.fr/


Revenir en haut
Visiter le site web du posteur
Caesar Manu
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 419
Localisation: Eure
Masculin Capricorne (22déc-19jan)
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 21:00    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Il faut réfléchier à la question, parce que dans ce cas, je peux refaire une copie ou alors il fudrait tourné un super 8
_________________
@+
Caesar Manu


Revenir en haut
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 23 Mai 2008 - 22:24    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Manu, comme le dit Laurent, tu te tourmentes trop.
le film a viré, OK tu corriges pour que ça donne bien sur ton pC qui est lui même réglé comme ta TV. (ou à peu prés)
tu auras bien pris soin d'avoir comparer plusieurs TV pour voir les dispertions couleur.

de toutes façon suivant sur quoi ce sera lu, ce sera différent. de plus chacun a ses préfrences en couleurs.

quand on projète un film on ne se pose pas toutes ces questions car on ne peut pas régler la couleur.

alors il faut corriger du mieux que l'on peut la dominante et c'est déjà pas mal.
aprés on peut faire pour un film bien précis une corection fine. mais on part dans un travail spécial.
et la il faut être avec le matériel sur lequel tu le liras. et être avec la personne qui le lira.

on ne peut pas faire de règle de réglage. chaque film est différent.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
jcgrini
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 5 999
Localisation: NICE
Masculin
Point(s): 0

MessagePosté le: Ven 7 Nov 2008 - 08:08    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

voila où j'achète mes LED 3W avec ce vendeur je n'ai jamais eu de problèmes.
par contre avec un autre toujours pas reçu mes LED même aprés 3 mois. alors attention au vendeur choisi. heureusement les prix sont modeste et on ne prend pas de gros risques.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Revenir en haut
Visiter le site web du posteur
Saint-Oblas


Hors ligne

Inscrit le: 16 Juin 2009
Messages: 471
Localisation: LYON
Masculin Bélier (21mar-19avr) 蛇 Serpent
Point(s): 0

MessagePosté le: Mer 2 Déc 2009 - 10:49    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Gasel, tu parles de lampe dichroïque de 20 w: sont-ce des lampes classiques à halogène ou leur "équivalent" en LED?

Merci, car c'est ma préoccupation du moment!


Revenir en haut
Gasel
Fondateurs

Hors ligne

Inscrit le: 19 Mar 2008
Messages: 1 245
Localisation: Aubagne
Masculin
Point(s): 0

MessagePosté le: Mer 2 Déc 2009 - 11:36    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Bonjour Saint-Oblas,

J'ai tout d'abord utilisé des lampes dichroïques halogène, mais depuis quelque temps, j'ai installé une lampe identique à LEDs (couleur "blanc chaud). Le gros avantage est qu'on peut varier varier sa luminosité sans trop affecter la température de couleur.
On peut ainsi limiter les zones brûlées lors de la capture en diminuant un peu l'éclairage avec un potentiomètre.
J'ai lu que Jean (JMC), alimentait son ampoule LED en 10 volts. Il a aussi intercalé un filtre vert pâle qu'il a récupéré sur un ancien projecteur diapos.
_________________
Laurent
www.StudioTransfert.fr/


Revenir en haut
Visiter le site web du posteur
JMC


Hors ligne

Inscrit le: 20 Mai 2009
Messages: 1 732
Localisation: LYON Sud
Masculin Bélier (21mar-19avr) 龍 Dragon
Point(s): 0

MessagePosté le: Mer 2 Déc 2009 - 23:27    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert Répondre en citant

Bonsoir.


Je vois que tu galères avec ton éclairage.


 Comme je suis en train de terminer mon tuto sur le transfert par la méthode OdO, je te fais parvenir un extrait de ce document concernant l’éclairage.


Avec ces dispositions pour l’éclairage et l’installation d’un objectif classique d'appareil photo PENTACOM de focale=50mm et d'ouverture 1.8 avec un bon traitement de surface pour la couleur Multicoating,  le rendu de mes films couleurs est excellent et ne nécessitent pas de correction de la couleur pour ceux en Kodachrome 40 qui sont en majorité.




C3-  Caractéristiques de l’éclairage.


L’éclairage est un point aussi très important du rendu, il doit avoir les caractéristiques suivantes:


1-   faible intensité, quelques watts,  pour ne pas endommager le capteur du caméscope,
2-   répartition uniforme et constante de l'éclairement de l'image sans point chaud,
3-   température de couleur restituant les couleurs du film.


Ce faible éclairement  présente l’avantage de pouvoir faire une mise au point des alignements, de la netteté et de la température de couleur avec une image fixe sans bruler le film.






E2-  Réalisation de l’éclairage.


 Le projecteur Raynox ayant servis au transfert par projection a du être modifié pour supporter la lampe d’éclairage, les diffuseurs et le filtre de correction de la température de la lumière. Le dispositif suivant a été retenu.


-        nouveau support en tôle de 1mm de la lampe, des diffuseurs et du filtre,


-        éclairage par une lampe LED à 21 éléments, 12 volts, format dichroïque d=50mm, lumière blanche chaude, sans chaleur,  puissance électrique 1,4w, durée de vie de 15000 heures (lampe LED maintenant classique en magasin d’éclairage). La teinte blanc chaud a été retenue car elle se situe dans la plage de meilleur rendu des couleurs. L'intérêt du LED est de pouvoir moduler l'intensité lumineuse tout en conservant une température de couleur constante dans une plage importante de variation de la tension d'alimentation électrique. L'alimentation électrique se fait aussi bien en courant alternatif que continu 8,9,10 ou 12 volts, ceci sera ajusté en fonction du meilleur rendu par le caméscope.
Cette lampe est montée sur un tube d=50mm l=20mm qui l'éloigne du système de diffusion pour obtenir une meilleure répartition de la lumière, cette longueur est à ajuster en fonction du cône de d’éclairage des LED,


-        le système de diffusion et de filtrage de la lumière entre la lampe LED et le film est composé d'un sandwich:


·        un premier diffuseur d=50mm en plexiglas blanc diffusant utilisé pour les enseignes lumineuses d’une épaisseur de 2,5mm (excellent par rapport aux différends matériaux en plastique que j’ai essayés et qui donnaient de très mauvais résultats en teinte sur les transferts en couleur), la face grainé est coté lampe,


·        un filtre vert très pale qui atténue la teinte blanc chaud de la lampe,




·        un deuxième diffuseur identique au premier coté grainé tourné vers le film.






  F3-  Réglage de l’éclairage.


Si le test avec la mire SMPTE RP32 permet de régler la netteté de l'image capturée et le cadrage, ensuite on doit ajuster la température de la couleur de l'éclairage pour le transfert fidèle des couleurs.


Je dois revenir sur un point important qui a tout changé, c'est l'emploi de diffuseurs en plexiglas blanc diffusant utilisé pour les enseignes lumineuses qui ont apportés un progrès décisif dans la répartition uniforme de l’éclairement et sont excellent par rapport aux différends matériaux en plastique que j’ai essayés qui donnaient de très mauvais résultats en teinte sur les transferts en couleur.


J’ai du ajouter aux diffuseurs un filtre vert très pale qui atténue la teinte blanc chaud de la lampe LED.


Enfin, j'ai fait varier la tension d'alimentation de la lampe LED 12 volts nominal à 8, 9, 10 et 12 volts, le meilleur rendu est obtenu avec une tension de 10 volts en conjonction avec un réglage de l'exposition du caméscope à auto -1 et de White Balance à auto.


Le cache lumière avec une fenêtre de 15 mm x 12 mm entre le système de diffusion et le film essayé pour accentuer la netteté n’a pas été retenu car il met en évidence les grains de poussière sur le film.




Amicalement.


Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 19:31    Sujet du message: Test d'une LED 3W 3 couleurs pour corriger la couleur pendant le transfert

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Le Transfert Pellicule... Index du Forum -> TRANSFERT PELLICULE SUPER 8 (Forum Public) -> Eclairage Toutes les heures sont au format GMT + 1 Heure
Aller à la page: 1, 2  >
Page 1 sur 2


Sauter vers:

Index | creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
