DECHIFFRAGE COMPOSANT (VOIR PHOTO)


Post new topic   Reply to topic    Le Transfert Pellicule... Forum Index -> Le site Web de JeanLu92 et JCGrini -> Questions Electroniques
Previous topic :: Next topic
Author Message
S8-91


Offline

Joined: 28 Feb 2016
Posts: 76
Localisation: Villeneuve St Georges
Masculin Balance (23sep-22oct)
Point(s): 0

PostPosted: Fri 1 Nov 2019 - 19:42    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Bonjour à Tous,

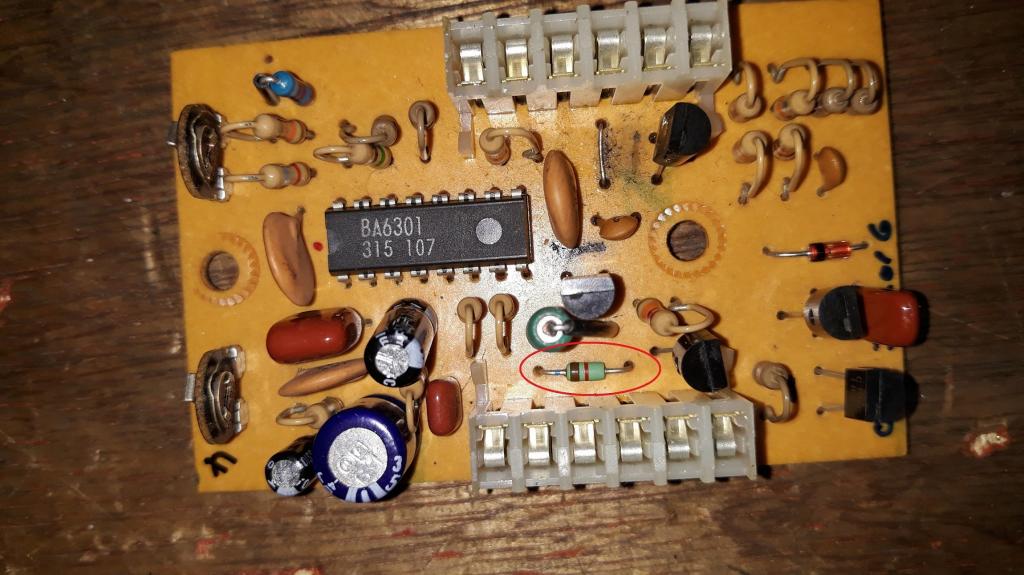

Je calle sur mon projet à cause de ce composant , normalement une diode (entourée rouge).

Quelqu'un sait il déchiffrer le code (Bague bleue sur le fil, puis marron large, puis rouge étroite) ?

Le composant en question est installé entre le "commun" et la terminaison "Input" du 78L06 qu'on distingue juste au dessus.
La résistance verte de 1,5K / 1W fait chuter la tension en entrée du 78L06 . Un + 35V arrive devant la résistance en question.
Le commun du 78L06 et l'extrémité du composant "mystere" sont directement reliés à la masse….





Back to top
Publicité






PostPosted: Fri 1 Nov 2019 - 19:42    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
jempi13


Offline

Joined: 04 Mar 2010
Posts: 496
Point(s): 0

PostPosted: Sat 2 Nov 2019 - 09:40    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Bonjour SB-91,

Si je reformule, le 78L06 régule du 35 volts en entrée, et sort du 6 volts puisque sa référence est à la masse.
Toutefois, la fiche de Texas Instruments pour les 78Lxx (mais pas 06) spécifie que la tension en entrée ne doit pas dépasser 30 volts, ce qui explique la résistance chutrice en entrée.
Une autre fiche (WingShing) donne de 8 à 20 volts en opération (et toujours 30 volts en limite) pour le 78L06

Mais, la résistance chutrice n'a d'effet que dans le cas d'une consommation. Je dirais que le composant mystère est un Zener.
Qu'est-ce qui te fait dire que c'est une diode d'ailleurs ?
C'est un peu curieux comme choix technique, car cela pourrait déjà être une régulation à la base sans le 78L06 derrière, un peu moins dépendante de la charge toutefois.
Quant à sa valeur.... 6-1-2 ?? 12 volts si j'ignore le bleu sur la queue ?
Il faudra qu'elle soit capable de dissiper un peu moins de 200 mW en l'absence de charge.

Typiquement, le régulateur devrait aussi être encadré de condensateurs de l'ordre de 0,1 µF.

Jean-Pierre.


Back to top
S8-91


Offline

Joined: 28 Feb 2016
Posts: 76
Localisation: Villeneuve St Georges
Masculin Balance (23sep-22oct)
Point(s): 0

PostPosted: Sat 2 Nov 2019 - 11:05    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Bonjour Jean-Pierre,

Merci pour ta réponse.
Ce qui me fait dire que c'est une diode vient d'une photo du meme circuit cloné recemment par FFR en Allemagne et qui pose petit un composant en verre comme l'autre plus haut en lieu et place du composant "mystere".
Mais la photo n'est pas assez grande pour distinguer un quelquonque marquage.

Le lien de la photo en question :

http://img.xooimage.com/files115/f/e/7/ba6301.pic2-56a4943.jpg


Concernant le code couleur, (suivant les infos que j'ai glané à droite et à gauche), j'arrive à la meme conclusion, 12V. concernant la bague bleu ciel, j'ai observé que les petites Zener ont souvent cette bague bleu ciel en avant…..


Back to top
S8-91


Offline

Joined: 28 Feb 2016
Posts: 76
Localisation: Villeneuve St Georges
Masculin Balance (23sep-22oct)
Point(s): 0

PostPosted: Sun 3 Nov 2019 - 11:18    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Bonjour Jean-Pierre,

En effet, l'environnement du 78L06 est bien succinct !! (absence de 2 condensateurs de 100nf par exemple ou peut etre moins !!)

Qu'en penser ? (je peus toujours les ajouter, est ce utile pour ce style de montage?)

Concernant sa tension d'alimentation , si par exemple 10V, cela fait une chutte de 25V et un courant de 16mA (résistance supposée de 1,5K / 1w), ça fait pas grand chose, j'ai du me tromper... quelque part. Ceci étant,  la puissance dissipée serait de 0,41w ce qui pourrait etre cohérent.

Je ne vois pas exactement ce que consomme ce qui vient apres le 78L06 (C a D le BA6301 et le reste....)


Back to top
jempi13


Offline

Joined: 04 Mar 2010
Posts: 496
Point(s): 0

PostPosted: Mon 4 Nov 2019 - 14:14    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

SB-91,

je parlais de la dissipation de la Zener dans le cas le plus défavorable.
Quant à mettre une résistance de 1 watt pour dissiper 400 mW, cela ne me choque pas. Elle sera moins chaude et fera moins souffrir les composants voisins, les soudures, et la bakélite.

Tu as ouvert deux discussions sur le sujet ?
https://letransfert.soforums.com/t1314-ELMO-GS1200-Carte-Regulation-Moteur-…

Ceci dit, je ne pense pas qu'il faille en faire plus, si les condensateurs n'y sont pas à l'origine.

Et tu ne peux pas contacter l'auteur du clonage ?


Back to top
S8-91


Offline

Joined: 28 Feb 2016
Posts: 76
Localisation: Villeneuve St Georges
Masculin Balance (23sep-22oct)
Point(s): 0

PostPosted: Wed 6 Nov 2019 - 12:11    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Bonjour J-P,



J'ai déja contacté cette boite en Allemagne qui commercialise le clone de cette carte, et sur une question beaucoup plus basique ne m'ont jamais répondu !!!!
Donc, je n'attends rien de particulier de leur part, en plus , à presque 100Eur la carte (presque plaqué Or)........... Je me met à leur place


Par contre , la personne qui m'a envoyé des photos de cette carte (l'originale cette fois), apres mesure , me confirme que le composant se comporte comme une diode.
Donc, vu sa position et le code couleur , je pars sur une Zener 12 V, cela me semble cohérent.


J'ai prévu 2 emplacements supplémentaires pour ajouter 2 condensateurs de 100nF autour du 78L06 , cela coute pas grand chose et prendra tres peu de place.

J'ajouterai la suite des commentaires sur la discussion ouverte sur le Forum General. Je vais bientot recevoir 2 cartes (gravées par UTIL'POCKET dans l'Aveyron, que je recommande à tous points de vue) pour faire des premiers essais.
Les composants vont arrivés au compte goutte d'un pays loingtain......


NB
L'autre diode est aussi inconnue à prioris (absence de marquage) . Forte chance que ce soit 1N4148. Par contre , ayant du mal a figurer le fonctionnement de la zone ou elle est située, difficile d'etre affirmatif. En revanche elle me semble plus importante que l'autre.
Cette carte assure plusieurs modes de fonctionnement :


-Un Mode "Normal" (6/18/24 i-s)
-Un Mode "ESS" (Synchronisation Exterieure)
Mon intuition me dit que cela pourrait etre en rapport avec le passage de l'un à l'autre mode, a confirmer toutefois.


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Fri 15 Nov 2019 - 14:17    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

S8-91
Excuses moi je t'ai oublié. Il me faut revoir ton mail et les photos. J'avais commencé et j'ai été pris par ailleur et hop. . .
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
S8-91


Offline

Joined: 28 Feb 2016
Posts: 76
Localisation: Villeneuve St Georges
Masculin Balance (23sep-22oct)
Point(s): 0

PostPosted: Fri 15 Nov 2019 - 17:20    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Bonjour J-C,


Pas de probleme !
De mon coté j'attends avec impatience 2 cartes test éxécutées en FR4 double couche, mais il n'y a pas grand chose sur l'autre face.
Les composants arrivent au compte goutte.

Je serai absent du 20 AU 30 et continuerai a m'en occuper apres le 30/11


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Sat 16 Nov 2019 - 20:00    Post subject: DECHIFFRAGE COMPOSANT (VOIR PHOTO) Reply with quote

Le manuel de service avec schemas du gs1200 en gratuit
https://elektrotanya.com/elmo_gs1200.pdf/download.html#dl
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
