PostPosted: Thu 22 Oct 2020 - 22:12    Post subject: Bonjour je me présente Reply with quote

Bonjour a tous
Cela fait plusieurs mois que je suis le forum
Je vais me lancer dans l'aventure de la numérisation de films super 8
Je pense que je le ferai à base d'un projecteur heurtier p6-24 et d'une caméra raspberry
À ce jour je suis en attente du projecteur qu'il faudra que je modifie
Je vous tiendrai au courant de l'évolution voir peut-être vous demander des conseils fort de votre expérience
À bientôt
Philippe


Back to top
Publicité






PostPosted: Thu 22 Oct 2020 - 22:12    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 05:42    Post subject: Bonjour je me présente Reply with quote

Philcel
Bienvenue sur le forum.

Tu comptes faire quoi comme modification sur le projecteur?

_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 08:01    Post subject: Bonjour je me présente Reply with quote

Bonjour JCgrini et a tous


Je pense selon les tests


je mettrai la caméra à la place de la lampe et je mettrai la lumière a la place de l'objectif


Je filmerai en 5 images parce qu'on en a parce que la caméra film en 15 images seconde en haute résolution  donc remplacement du moteur bobine par un moteur pas à pas
Pour récupérer une image plein sur 3 grace au logiciel


Pour la partie mécanique cela me pose pas trop de problème mais la partie électronique sera plus compliqué enfin surtout la partie programmation


Toute remarque avant que je n'attaque est toujours bon à prendre merci par avance pour d'autres sujétion


Bonne journée


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 08:18    Post subject: Bonjour je me présente Reply with quote

Philcel
tu penses utiliser une caméra connectée à un PC? ou une caméra embarquée sur carte Raspberry?
cette caméra aura son propre objectif macro?

pour le moteur pas à pas il existe aujourd'hui un tas de module compatible ARDUINO facile à programmer . reste la synchro caméra moteur.
à moins que tu t'en fou vu que tu captures une image sur 3. mais même à une image sur 3 avec glissement tu dois être sûr de capturer une image unique.


_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 11:46    Post subject: Bonjour je me présente Reply with quote

Merci pour la réponse rapide JCGrini


Je pensais utiliser la caméra du raspberry connecter sur le raspberry que je l'ai déjà il s'agit d'un raspberry pi2 et de sa caméra version 1 avec une monture CS mais que je n'ai jamais utilisé


Effectivement un premier temps je vais scanner en 3 images afin de récupérer celle qui n'est pas coupé afin de les récupérer rapidement


Car ce sont des films du grand-père de ma femme qu'il aimerait bien les voir avant qu'il ne part


Dans un second temps j'aimerais essayer de les prendre images par image une normal une en surexposition une en sousexposition et 3 autres en RGB


Encore merci de vos retours


Bonne journée


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 12:12    Post subject: Bonjour je me présente Reply with quote

Est ce que tu peux déclencher toi même la capture d'image sur le raspberry ? Car dans ce cas tu captures , tu avances, tu captures tu avances.
Il te faut aussi voir s'il y a un délais a attendre si tu change l'exposition de la caméra.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 12:50    Post subject: Bonjour je me présente Reply with quote

Je pense que l'on peut contrôler un moteur avec un raspberry mais je ne connais pas la programmation pour lui dire d'avancer sur l'image suivante une fois qu'il aura fini toutes ses captures mais ça ce sera pour un secondes temps
Car le but premier est de récupérer plusieurs films rapidement car le grand père de ma femme a 89 ans et son souhait le plus cher est de revoir ces films quand il était petit


Vu que je suis exigeant sur la qualité je sais que le rendu rapide ne me conviendra pas c'est pour ça que je les rescannerai


Merci pour l'intérêt que tu portes pour mon futur projet et tous les conseils sont bon merci encore
bonne journée


Back to top
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 12:56    Post subject: Bonjour je me présente Reply with quote

Par la suite afin d'améliorer la qualité de l'image je pense a investir la nouvelle caméra  13mp du raspberry ainsi que le PI 4
Je pense que cette configuration me permettra d'avoir un telecine tout en un transportable


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 14:27    Post subject: Bonjour je me présente Reply with quote

Philcel
Il me semble que le raspberry ne soit pas adapté pour le contrôle du moteur.
Par contre il sait communiquer avec le Arduino qui lui contrôle le moteur.
Programmer le arduino pour piloter le pas a pas est très facile.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 18:29    Post subject: Bonjour je me présente Reply with quote

Bonsoir JCgrini et au forumeur

Merci JCgrini pour l'info


Il va falloir que je commande une carte Arduino


pour ce qui est du moteur pas à pas j'en ai récupéré d'une vieille imprimante en espérant qu'il soit assez puissant ainsi qu'un capteur optique


J'ai quelques composants électroniques qui traîne à la maison


Bonne soirée


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Fri 23 Oct 2020 - 18:36    Post subject: Bonjour je me présente Reply with quote

pour la carte Arduino: regardes sur eBay il y en a avec les drivers pour moteur pas a pas. il te faut quand même une certaine puissance.
les prix sont bas car ces cartes se vendent beaucoup pour imprimante 3D.
les drivers sont tout fait, c'est super.
_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Sat 24 Oct 2020 - 08:11    Post subject: Bonjour je me présente Reply with quote

Bonjour JCgrini


j'ai regardé vite fait sur internet pour brancher un moteur pas à pas sur le raspberry et apparemment c'est faisable mais difficile à programmer


donc je m'oriente sur ta solution concernant l'Arduino


après un petit coup d'œil sur eBay là je trouve plein de cartes différentes🤔 as-tu une sujétion à me faire concernant les cartes Arduino avec leurs drivers


Merci d'avance
Bonne journée
Philippe


Back to top
jcgrini
Fondateurs

Offline

Joined: 19 Mar 2008
Posts: 6,695
Localisation: NICE
Masculin
Point(s): 0

PostPosted: Sat 24 Oct 2020 - 08:44    Post subject: Bonjour je me présente Reply with quote

Philcel

c'est bien ce que j'avais compris. car le raspberry peut embraquer un linux. alors que le Arduino en programmant en C++ tu le programmes comme tu le ferais en langage machine. tu peux programmer pattes par pattes.

je n'ai pas de modèle particulier. il faut surtout regarder le prix et la puissance du moteur.
si tu n'as qu'un moteur tu peux acheter un petit module 1 moteur et une carte arduino simple, si c'est moins cher qu'une plaque arduino 4 moteurs pour imprimante 3D.
ou acheter une plaque arduino 4 moteur et 1 seul module à clipser dessus pour 1 moteur.
ou une carte Arduino Nano ( 100% compatible Uno) et un module moteur pas a pas que tu câbleras toi même par des fils. ( le moins cher, et le plus petit, à mon avis).

le module drivers pas a pas doit supporter le courant de ton moteur ( avec refroidisseur) et le type de moteur pas à pas. ( nombre de bobines).
vu le prix de ces modules, tu ne prends vraiment pas de risque.

tu peux commencer avec juste le arduino et le drivers à t’amuser à faire tourner le moteur sans le Raspberry. en quelques lignes de code.

puis tu ajoutera plus tard la communication entre les 2. il y a des articles dans les revu sur le sujet et sur le net.

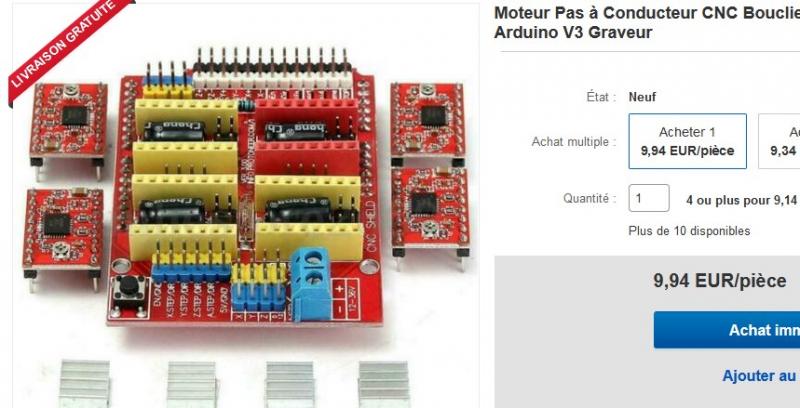

voila par exemple une carte à enficher sur un Arduino Uno non fourni. il manque les radiateur sur les modules.

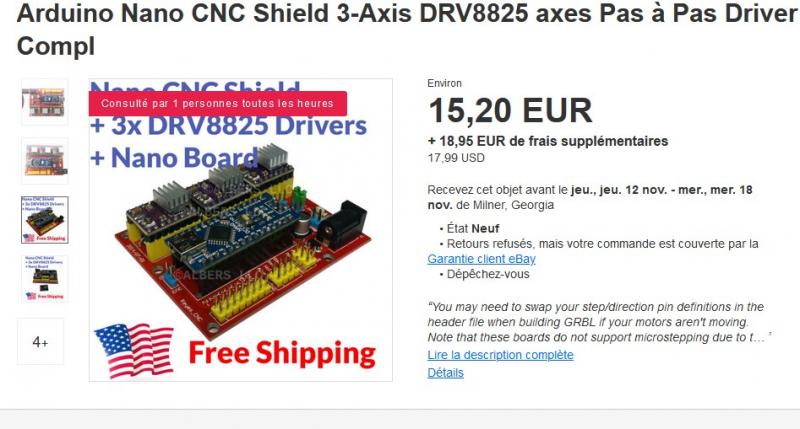

et aussi sous cette forme plus chère pour 4 moteur

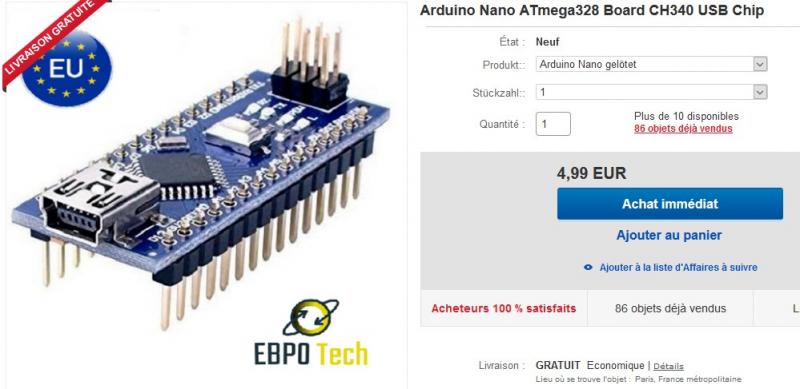

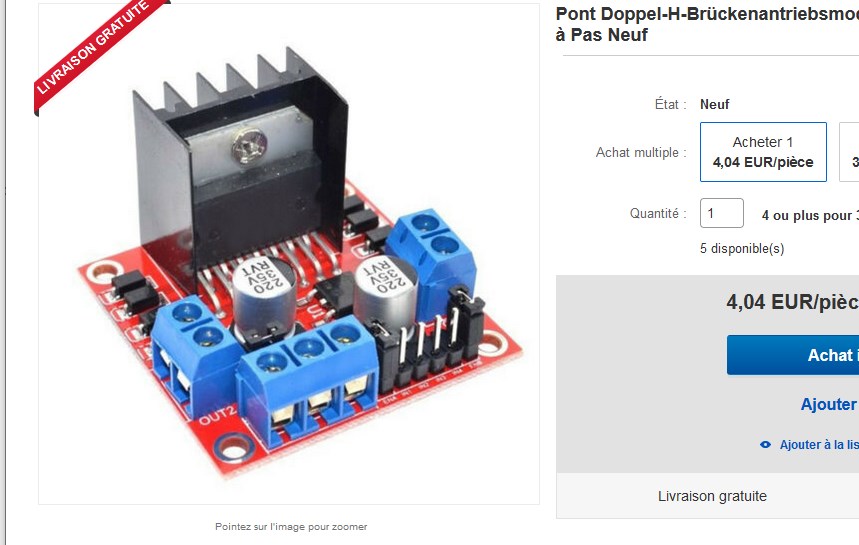

et ici le module de puissance pour 1 moteur. tu ajoutes un Arduino Nano et je pense que c'est la meilleure solution. tu t'en sort pour 10€. tu trouveras tout sur le composant L298N pour Arduino sur le net..



_________________
@+
Jean Claude
http://vimeo.com/5251678
http://letransfertpellicule.free.fr/
----------------------------------------------------------


Back to top
Visit poster’s website
Philcel


Offline

Joined: 22 Oct 2020
Posts: 8
Localisation: Nord
Masculin Bélier (21mar-19avr) 羊 Chèvre
Point(s): 0

PostPosted: Tue 27 Oct 2020 - 18:43    Post subject: Bonjour je me présente Reply with quote

bonsoir a tous

désole JCgrini de te répondre que maintenant, je suis en vacance et il n'y a presque pas de réseaux


j'ai commander l'arduino nano ainsi que le l298n, j'espère les recevoir avant la semaine prochaine vu que je suis en formation toute la semaine prochaine je bricolerai le soir dans ma chambre d'hôtel


je vous tiendrai informer de l'évolution des modification


encore merci JCgrini pour ton aide


bonne soirée a tous
philippe
